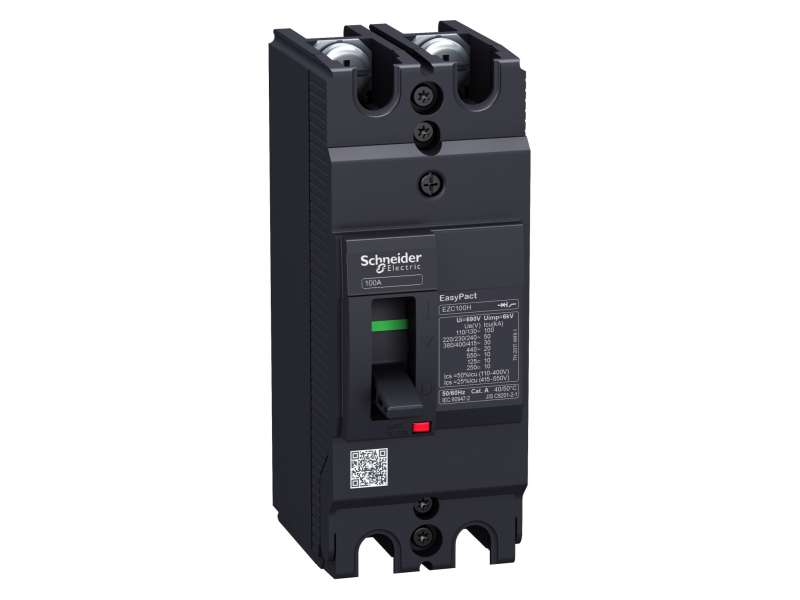

Schneider Electric Circuit breaker,EasyPact EZC100H ,TMD, 60A ,2 poles 2d; EZC100H2060

circuit breaker,EasyPact EZC100H ,TMD, 60A ,2 poles 2d...

Brand: Schneider Electric
Product Code: EZC100H2060
Availability: Check availability

Price on request

circuit breaker,EasyPact EZC100H ,TMD, 60A ,2 poles 2d

Osnovne informacije
Grupa proizvoda	EasyPact
Tip proizvoda ili komponente	Prekidač
Kratko ime uređaja	Easypact EZC100H
Ime prekidača	Easypact EZC100H
Primena uređaja	Razvod električne energije
Broj polova	2P
Opis zaštićenih polova	2t
Tip mreže	DC AC
Mrežna frekvencija	50/60 Hz
[in] nazivna struja	60 A pri 40 °C
[ui] nazivni napon izolacije	690 V AC 50/60 Hz u skladu sa IEC 60947-2
[uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-2
[ue] nazivni napon	550 V AC 50/60 Hz u skladu sa IEC 60947-2 250 V DC u skladu sa IEC 60947-2
Kod prekidne moći	H
Prekidna moć	10 kA Icu pri 125 V DC 1P u skladu sa IEC 60947-2 10 kA Icu pri 250 V DC 2P u skladu sa IEC 60947-2 10 kA Icu pri 550 V AC 50/60 Hz u skladu sa IEC 60947-2 100 kA Icu pri 110...130 V AC 50/60 Hz u skladu sa IEC 60947-2 20 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 30 kA Icu pri 380 V AC 50/60 Hz u skladu sa IEC 60947-2 30 kA Icu pri 400...415 V AC 50/60 Hz u skladu sa IEC 60947-2 50 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa IEC 60947-2
[ics] servisna prekidna moć	15 kA pri 380 V AC 50/60 Hz u skladu sa IEC 60947-2 5 kA pri 125 V DC u skladu sa IEC 60947-2 5 kA pri 250 V DC u skladu sa IEC 60947-2 50 kA pri 110/130 V AC 50/60 Hz u skladu sa IEC 60947-2 5 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 2,5 kA pri 550 V AC 50/60 Hz u skladu sa IEC 60947-2 7,5 kA pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2 25 kA pri 220/230/240 V AC 50/60 Hz u skladu sa IEC 60947-2
Pogodno za izolaciju	Da u skladu sa IEC 60947-2
Kategorija upotrebe	Kategorija A
Ime zaštitne jedinice	TM-D
Tehnologija zaštitne jedinice	Termomagnetna
Veličina zaštitne jedinice	60 A pri 50 °C
Tip zaštite	Zaštita od preopterećenja Zaštita od kratkog spoja
Stepen zaprljanosti	3 u skladu sa IEC 60664-1 3 u skladu sa IEC 947-1

Dopunske informacije
Tip upravljanja	Ručica
Način montiranja	Fiksno
Nosači za montažu	Zadnja ploča
Gornji priključak	Prednja
Donji priključak	Prednji
Mehanička trajnost	8500 ciklusa
Električna trajnost	Kategorija A: 1500 ciklusa 415 V AC 50/60 Hz u skladu sa IEC 60947-2
Povezivanje	25 mm
Lokalna signalizacija	Indikacija pozitivnog kontakta
Zaštita nultog provodnika	Bez zaštite
Diferencijalna zaštita	Bez
Visina	130 mm
Širina	50 mm
Dubina	60 mm

Okruženje
Standardi	JIS C8201-2-2 GB/T 14048.2 EN/IEC 60947-2 EN/IEC 60947-1
Ip stepen zaštite	IP20 u skladu sa IEC 60529
Ik stepen zaštite	IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja	-25…70 °C
Temperatura okoline za skladištenje	-35…85 °C

Pakovanje
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	5,7 cm
Package 1 Width	9,5 cm
Package 1 Length	14,0 cm
Package 1 Weight	571,0 g
Unit Type of Package 2	S02
Number of Units in Package 2	18
Package 2 Height	15,0 cm
Package 2 Width	30,0 cm
Package 2 Length	40,0 cm
Package 2 Weight	10,733 kg
Unit Type of Package 3	P12
Number of Units in Package 3	576
Package 3 Height	75 cm
Package 3 Width	120 cm
Package 3 Length	80 cm
Package 3 Weight	353 kg
