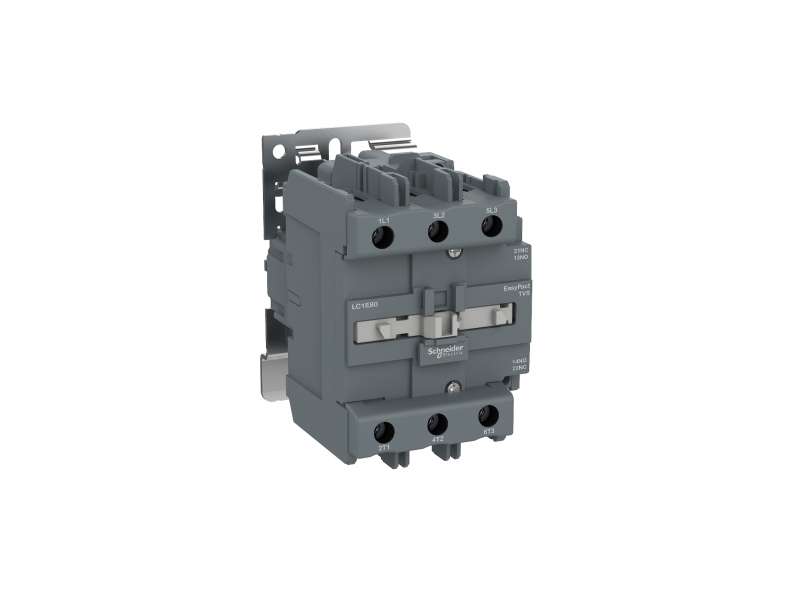

Schneider Electric Contactor,EasyPact TVS,3P(3NO),AC-3,<=440V,80A,24V AC coil,50/60Hz; LC1E80B7
Contactor,EasyPact TVS,3P(3NO),AC-3,<=440V,80A,24V AC coil,50/60Hz; LC1E80B7...
VAT-exclusive price: 18.406,00 |
VAT-inclusive price: 22.087,20 |
Contactor,EasyPact TVS,3P(3NO),AC-3,<=440V,80A,24V AC coil,50/60Hz; LC1E80B7
| Grupa proizvoda | EasyPact |
|---|---|
| Tip proizvoda ili komponente | Kontaktor |
| Kratko ime uređaja | LC1E |
| Primena kontaktora |
Rezistivno opterećenje Upravljanje motorom |
| Kategorija upotrebe |
AC-1 AC-3 |
| Broj polova | 3P |
| [ue] nazivni napon | Kolo napajanja: <= 690 V AC 50/60 Hz |
| [ie] nazivna struja |
80 A 55 °C) pri <= 440 V AC AC-3 za kolo napajanja 110 A 55 °C) pri <= 440 V AC AC-1 za kolo napajanja |
| [Uc] control circuit voltage | 24 V AC 50/60 Hz |
| Snaga motora kw |
22 kW pri 220...230 V AC 50/60 Hz 37 kW pri 380...400 V 45 kW pri 415 V 45 kW pri 440 V 45 kW pri 500 V 45 kW pri 660...690 V |
|---|---|
| Raspored kontakata | 3 NO |
| [ith] dozvoljena termička struja u vazduhu | 100 A pri <60 °C za kolo napajanja |
| Irms nazivna moć uključenja | 800 A pri 440 V AC za kolo napajanja u skladu sa IEC 60947-4-1 |
| Nazivna prekidna moć | 640 A pri 440 V za kolo napajanja u skladu sa IEC 60947 |
| [icw] kratkotrajna podnosiva struja kratkog spoja |
640 A pri <40 °C - 10 s za kolo napajanja 320 A pri <40 °C - 60 s za kolo napajanja 135 A pri <40 °C - 600 s za kolo napajanja |
| Pripadajući osigurač |
10 A gG pri <= 690 V koordinacija tip 1 za upravljačko kolo u skladu sa IEC 60947-5-1 160 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja |
| Prosečna impedansa | 0,8 mΩ - Ith 110 A 50 Hz za kolo napajanja |
| Snaga disipacije po polu |
5,1 W AC-3 9,7 W AC-1 |
| [ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947-4-1 |
| Kategorija prenapona | III |
| Stepen zaprljanosti | 3 |
| [uimp] nazivni podnosivi impulsni napon | 6 kV kalem nije povezan na kolo napajanja u skladu sa IEC 60947 |
| Mehanička trajnost | 300000 ciklusa |
| Električna trajnost |
350000 ciklusa AC-1 900000 ciklusa AC-3 |
| Tip upravljačkog kola | AC pri 50/60 Hz |
| Ograničenje napona upravljačkog kola |
0.85...1.1 Uc 55 °C u radu 50/60 Hz 0.3...0.6 Uc 55 °C propad napona 50/60 Hz |
| Udarna snaga u va |
200 VA 50 Hz 0,75 20 °C) 220 VA 60 Hz 0,75 20 °C) |
| Snaga držanja u va |
22 VA 60 Hz 0,3 20 °C) 20 VA 50 Hz 0,3 20 °C) |
| Disipacija toplote | 6…10 W za upravljačko kolo |
| Vreme uključenja/isključenja |
20...35 ms pri zatvaranju 6...30 ms pri otvaranju |
| Maksimalni radni ciklus | 1200 ciklusa/h pri <60 °C |
| Povezivanje - priključci |
Upravljačko kolo: vijčani priključni blokovi 1 1…4 mm² - krutost kabla: fleksibilni bez kablovskog završetka Upravljačko kolo: vijčani priključni blokovi 2 1…4 mm² - krutost kabla: fleksibilni bez kablovskog završetka Upravljačko kolo: vijčani priključni blokovi 1 1…4 mm² - krutost kabla: fleksibilni sa kablovskim završetkom Upravljačko kolo: vijčani priključni blokovi 2 1…2,5 mm² - krutost kabla: fleksibilni sa kablovskim završetkom Upravljačko kolo: vijčani priključni blokovi 1 1…4 mm² - krutost kabla: jednožični bez kablovskog završetka Upravljačko kolo: vijčani priključni blokovi 2 1…4 mm² - krutost kabla: jednožični bez kablovskog završetka Kolo napajanja: vijčani priključni blokovi 1 4…50 mm² - krutost kabla: fleksibilni sa kablovskim završetkom Kolo napajanja: vijčani priključni blokovi 2 4…16 mm² - krutost kabla: fleksibilni sa kablovskim završetkom Kolo napajanja: vijčani priključni blokovi 1 4…50 mm² - krutost kabla: jednožični bez kablovskog završetka Kolo napajanja: vijčani priključni blokovi 2 4…50 mm² - krutost kabla: jednožični bez kablovskog završetka |
| Moment pritezanja |
Upravljačko kolo: 1,2 N.m Kolo napajanja: 12 N.m |
| Sastav pomoćnog kontakta | 1 NO + 1 NC |
| Minimalni napon preklapanja | 17 V za upravljačko kolo |
| Minimalna struja preklapanja | 5 mA za upravljačko kolo |
| Otpornost izolacije | > 10 MOhm za upravljačko kolo |
| Vreme nepreklapanja |
1,5 milisekundi pri zatvaranju garantovano između NC i NO kontakta 1,5 milisekundi pri isključenju garantovano između NC i NO kontakta |
| Nosači za montažu |
Ploča DIN šina |
| Standardi |
IEC 60947-1 IEC 60947-5-1 IEC 60947-4-1 |
|---|---|
| Sertifikacija proizvoda |
CE EAC |
| Ip stepen zaštite | IP2x u skladu sa IEC 60529 |
| Zaštitni tretman | TH (stepen zaprljanosti 3) u skladu sa IEC 60068-2-30 |
| Dopustiva temperatura u okolini uređaja |
-20…70 °C na Uc -60…80 °C storage -5…55 °C radno |
| Nadmorska visina za rad uređaja | 3000 m bez smanjenja karakteristika |
| Otpornost na vatru | 850 °C u skladu sa IEC 60695-2-1 |
| Mehanička robusnost |
Vibracije kontaktor nije u radu (1.5 Gn, 5...300 Hz) Vibracije na kontaktor u radu (3 Gn, 5...300 Hz) Udara kontaktor nije u radu (6 Gn za 11 ms) Udara na kontaktor u radu (7 Gn za 11 ms) |
| Visina | 127 mm |
| Širina | 85 mm |
| Dubina | 121 mm |
| Masa proizvoda | 1,52 kg |
