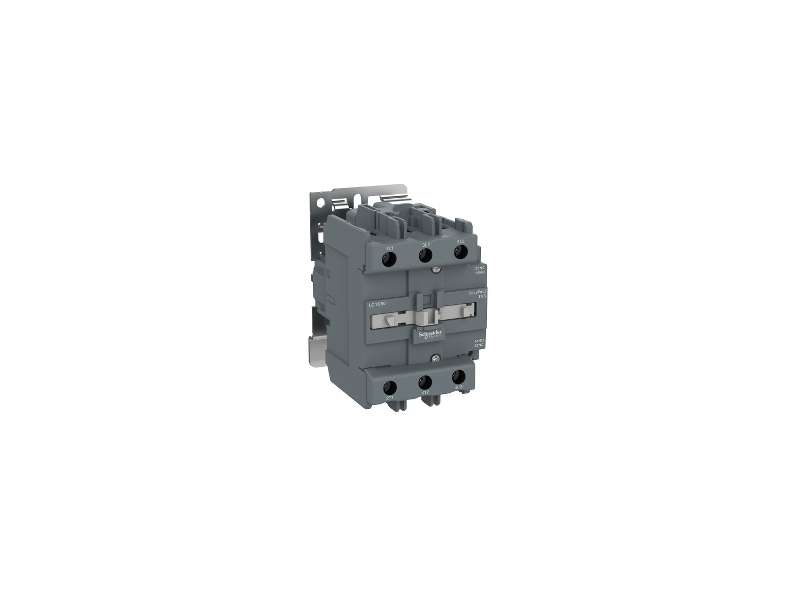

Schneider Electric EasyPact TVS 3P CONTACTOR 400V 45KW AC3;LC1E95P7
EasyPact TVS 3P CONTACTOR 400V 45KW AC3...
VAT-exclusive price: 16.807,00 |
VAT-inclusive price: 20.168,40 |
EasyPact TVS 3P CONTACTOR 400V 45KW AC3
| Grupa proizvoda | EasyPact |
|---|---|
| Ime proizvoda | EasyPact TVS |
| Tip proizvoda ili komponente | Kontaktor |
| Kratko ime uređaja | LC1E |
| Primena kontaktora |
Upravljanje motorom Rezistivno opterećenje |
| Kategorija upotrebe |
AC-1 AC-3 |
| Broj polova | 3P |
| power pole contact composition | 3 NO |
| [ue] nazivni napon | Kolo napajanja: <= 690 V AC 50/60 Hz |
| [ie] nazivna struja |
95 A 55 °C) pri <= 440 V AC AC-3 za kolo napajanja 125 A 55 °C) pri <= 440 V AC AC-1 za kolo napajanja |
| Snaga motora kw |
45 kW pri 415 V 45 kW pri 440 V 45 kW pri 500 V 25 kW pri 220...230 V AC 50/60 Hz 45 kW pri 380...400 V 55 kW pri 660...690 V |
| Tip upravljačkog kola | AC pri 50/60 Hz |
| Napon upravljačkog kola | 230 V AC 50/60 Hz |
| Visina | 127 mm |
| Širina | 85 mm |
| Dubina | 121 mm |
| Masa proizvoda | 1,52 kg |
| Boja | Siva (RAL 7011) |
| Sastav pomoćnog kontakta | 1 NO + 1 NC |
|---|---|
| [uimp] nazivni podnosivi impulsni napon | 6 kV kalem nije povezan na kolo napajanja u skladu sa IEC 60947 |
| [ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947-4-1 |
| Kategorija prenapona | III |
| [ith] dozvoljena termička struja u vazduhu | 120 A pri <55 °C |
| Irms nazivna moć uključenja | 950 A pri 440 V AC za kolo napajanja u skladu sa IEC 60947-4-1 |
| Nazivna prekidna moć | 760 A pri 440 V za kolo napajanja u skladu sa IEC 60947 |
| [icw] kratkotrajna podnosiva struja kratkog spoja |
135 A pri <40 °C - 600 s za kolo napajanja 800 A pri <40 °C - 10 s za kolo napajanja 400 A pri <40 °C - 60 s za kolo napajanja |
| Pripadajući osigurač |
10 A gG pri <= 690 V koordinacija tip 1 za upravljačko kolo u skladu sa IEC 60947-5-1 160 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja |
| Prosečna impedansa | 0,8 mΩ - Ith 120 A 50/60 Hz za kolo napajanja |
| Snaga disipacije po polu |
7,2 W AC-3 12 W AC-1 |
| Ograničenje napona upravljačkog kola |
U radu: 0.85...1.1 Uc pri 50/60 Hz 55 °C) Propad napona: 0.3...0.6 Uc pri 50/60 Hz 55 °C) |
| Vreme uključenja/isključenja |
20...35 ms pri zatvaranju 6...30 ms pri otvaranju |
| Mehanička trajnost | 300000 ciklusa |
| Maksimalni radni ciklus | 1200 ciklusa/h pri <60 °C |
| Udarna snaga u va |
200 VA 50/60 Hz 0,75 20 °C) 220 VA 60 Hz 0,75 20 °C) |
| Snaga držanja u va |
22 VA 60 Hz 0,3 20 °C) 20 VA 50/60 Hz 0,3 20 °C) |
| Disipacija toplote | 6…10 W za upravljačko kolo |
| Minimalna struja preklapanja | 5 mA za upravljačko kolo |
| Minimalni napon preklapanja | 17 V za upravljačko kolo |
| Vreme nepreklapanja |
1,5 milisekundi pri zatvaranju garantovano između NC i NO kontakta 1,5 milisekundi pri isključenju garantovano između NC i NO kontakta |
| Otpornost izolacije | > 10 MOhm za upravljačko kolo |
| Električna trajnost |
350000 ciklusa AC-3 900000 ciklusa AC-1 |
| Nosači za montažu |
DIN šina Ploča |
| Povezivanje - priključci |
Upravljačko kolo: vijčani priključni blokovi 1 1…4 mm² - krutost kabla: fleksibilni bez kablovskog završetka Upravljačko kolo: vijčani priključni blokovi 2 1…4 mm² - krutost kabla: fleksibilni bez kablovskog završetka Upravljačko kolo: vijčani priključni blokovi 1 1…4 mm² - krutost kabla: fleksibilni sa kablovskim završetkom Upravljačko kolo: vijčani priključni blokovi 2 1…2,5 mm² - krutost kabla: fleksibilni sa kablovskim završetkom Upravljačko kolo: vijčani priključni blokovi 1 1…4 mm² - krutost kabla: jednožični bez kablovskog završetka Upravljačko kolo: vijčani priključni blokovi 2 1…4 mm² - krutost kabla: jednožični bez kablovskog završetka Kolo napajanja: vijčani priključni blokovi 1 4…50 mm² - krutost kabla: fleksibilni sa kablovskim završetkom Kolo napajanja: vijčani priključni blokovi 2 4…16 mm² - krutost kabla: fleksibilni sa kablovskim završetkom Kolo napajanja: vijčani priključni blokovi 1 4…50 mm² - krutost kabla: jednožični bez kablovskog završetka Kolo napajanja: vijčani priključni blokovi 2 4…50 mm² - krutost kabla: jednožični bez kablovskog završetka |
| Recommended tightening torque |
Upravljačko kolo: 1,2 N.m Kolo napajanja: 12 N.m |
| Max tightening torque |
Upravljačko kolo: 1,4 N.m Kolo napajanja: 13,5 N.m |
| Standardi |
IEC 60947-5-1 IEC 60947-4-1 IEC 60947-1 |
|---|---|
| Sertifikacija proizvoda |
EAC CE |
| Ip stepen zaštite | IP2x u skladu sa IEC 60529 |
| Zaštitni tretman | TH (stepen zaprljanosti 3) u skladu sa IEC 60068-2-30 test Db |
| Stepen zaprljanosti | 3 |
| Temperatura okoline za rad uređaja | -5…55 °C |
| Temperatura okoline za skladištenje | -60…80 °C |
| dopustiva temperatura u okolini uređaja | -20…70 °C na Uc |
| Nadmorska visina za rad uređaja | 3000 m bez smanjenja karakteristika |
| Otpornost na vatru | 850 °C u skladu sa IEC 60695-2-1 |
| Mehanička robusnost |
Vibracije kontaktor nije u radu: 1.5 Gn, 5...300 Hz Vibracije na kontaktor u radu: 3 Gn, 5...300 Hz Udara kontaktor nije u radu: 6 Gn za 11 ms Udara na kontaktor u radu: 7 Gn za 11 ms |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 1,557 kg |
| Pakovanje 1 visina | 11 cm |
| Pakovanje 1 širina | 15 cm |
| Pakovanje 1 dužina | 15,5 cm |
| Tip jedinice pakovanja 2 | S03 |
| Broj jedinica u pakovanju 2 | 5 |
| Pakovanje 2 težina | 8,244 kg |
| Pakovanje 2 visina | 30 cm |
| Pakovanje 2 širina | 30 cm |
| Pakovanje 2 visina | 40 cm |
