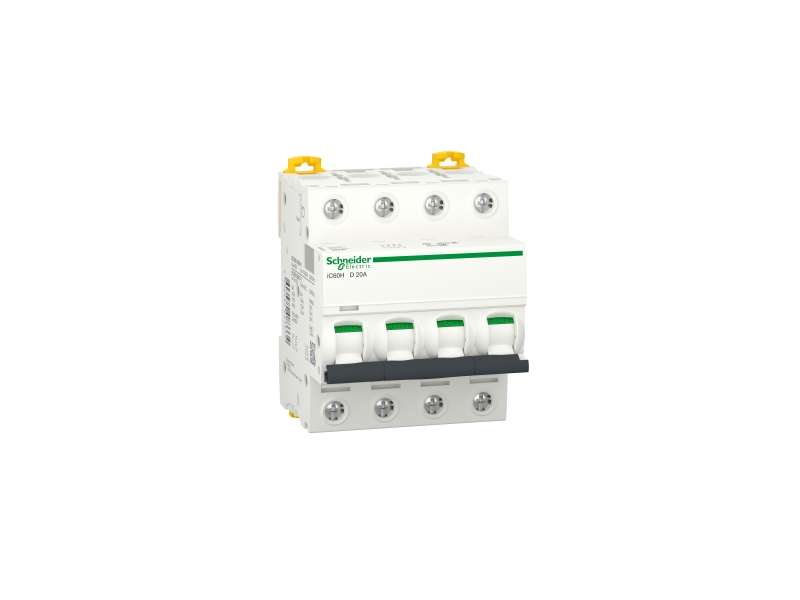

Schneider Electric IC60H - automatski prekidač - 4P - 20A - D kriva;A9F85420

iC60H - automatski prekidač - 4P - 20A - D kriva...

Brand: Schneider Electric
Product Code: A9F85420
Availability: Check availability

VAT-exclusive price: 6.177,00

VAT-inclusive price: 7.412,40

Qnt:

Description
Specification

iC60H - automatski prekidač - 4P - 20A - D kriva

Osnovne informacije
Primena uređaja	Razvod električne energije
Grupa proizvoda	Acti 9
Ime proizvoda	Acti 9 iC60
Tip proizvoda ili komponente	Minijaturni prekidač
Kratko ime uređaja	IC60H
Broj polova	4P
Broj zaštićenih polova	4
[in] nazivna struja	20 A
Tip mreže	AC DC
Tehnologija zaštitne jedinice	Termomagnetna
Kod krive	D
Prekidna moć	10000 A Icn pri 400 V AC 50/60 Hz u skladu sa EN/IEC 60898-1 42 kA Icu pri 12...60 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 10 kA Icu pri 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 15 kA Icu pri 380...415 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 30 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 42 kA Icu pri 100...133 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 15 kA Icu pri <= 250 V DC u skladu sa EN/IEC 60947-2
Kategorija upotrebe	Kategorija A u skladu sa EN 60947-2 Kategorija A u skladu sa IEC 60947-2
Pogodno za izolaciju	Da u skladu sa EN 60898-1 Da u skladu sa EN 60947-2 Da u skladu sa IEC 60898-1 Da u skladu sa IEC 60947-2
Standardi	EN 60947-2 IEC 60898-1 EN 60898-1 IEC 60947-2

Dopunske informacije
Mrežna frekvencija	50/60 Hz
Ograničenje prekostrujne zaštite	12 x In +/- 20 %
[ics] servisna prekidna moć	15 kA 50 % u skladu sa EN 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 50 % u skladu sa EN 60947-2 - 380...415 V AC 50/60 Hz 5 kA 50 % u skladu sa EN 60947-2 - 440 V AC 50/60 Hz 15 kA 50 % u skladu sa IEC 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 50 % u skladu sa IEC 60947-2 - 380...415 V AC 50/60 Hz 5 kA 50 % u skladu sa IEC 60947-2 - 440 V AC 50/60 Hz 7500 A 75 % u skladu sa EN 60898-1 - 400 V AC 50/60 Hz 7500 A 75 % u skladu sa IEC 60898-1 - 400 V AC 50/60 Hz 21 kA 50 % u skladu sa IEC 60947-2 - 12...133 V AC 50/60 Hz 21 kA 50 % u skladu sa EN 60947-2 - 12...133 V AC 50/60 Hz 15 kA 100 % u skladu sa IEC 60947-2 - 180...250 V DC 15 kA 100 % u skladu sa EN 60947-2 - 180...250 V DC
Klasa limitacije	3 u skladu sa EN 60898-1 3 u skladu sa IEC 60898-1
[ui] nazivni napon izolacije	500 V AC 50/60 Hz u skladu sa EN 60947-2 500 V AC 50/60 Hz u skladu sa IEC 60947-2
[uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN 60947-2 6 kV u skladu sa IEC 60947-2
Indikator pozicije kontakta	Da
Tip upravljanja	Ručica
Lokalna signalizacija	Indikator okidanja
Način montiranja	Fiksno
Nosači za montažu	DIN šina
Razvodni blok češljaste sabirnice	Gornji ili donji: DA
9 mm redovi	8
Visina	85 mm
Širina	72 mm
Dubina	78,5 mm
Masa proizvoda	0,5 kg
Boja	Bela
Mehanička trajnost	20000 ciklusa
Električna trajnost	10000 ciklusa
Povezivanje - priključci	Pojedinačni priključni blok (gornji ili donji) 1…25 mm² kruti Pojedinačni priključni blok (gornji ili donji) 1…16 mm² fleksibilni
Dužina ogoljenog dela žice	14 mm za gornji ili donji priključak
Moment pritezanja	2 N.m gornji ili donji
Diferencijalna zaštita	Poseban blok

Okruženje
Ip stepen zaštite	IP20 u skladu sa IEC 60529 IP20 u skladu sa EN 60529
Stepen zaprljanosti	3 u skladu sa EN 60947-2 3 u skladu sa IEC 60947-2
Kategorija prenapona	IV
Tropikalizacija	2 u skladu sa IEC 60068-1
Relativna vlažnost	95 % pri 55 °C
Nadmorska visina za rad	EcoStruxure EV Charging Expert
Temperatura okoline za rad uređaja	-35…70 °C
Temperatura okoline za skladištenje	-40…85 °C

Pakovanje
Tip jedinice pakovanja 1	PCE
Broj jedinica u pakovanju 1	1
Pakovanje 1 težina	447,0 g
Pakovanje 1 visina	7,5 cm
Pakovanje 1 širina	7,2 cm
Pakovanje 1 dužina	9,5 cm
Tip jedinice pakovanja 2	BB1
Broj jedinica u pakovanju 2	3
Pakovanje 2 težina	1,418 kg
Pakovanje 2 visina	8 cm
Pakovanje 2 širina	9,8 cm
Pakovanje 2 visina	22,5 cm
Tip jedinice pakovanja 3	S03
Broj jedinica u pakovanju 3	33
Pakovanje 3 težina	16,153 kg
Pakovanje 3 visina	30 cm
Pakovanje 3 širina	30 cm
Pakovanje 3 visina	40 cm
