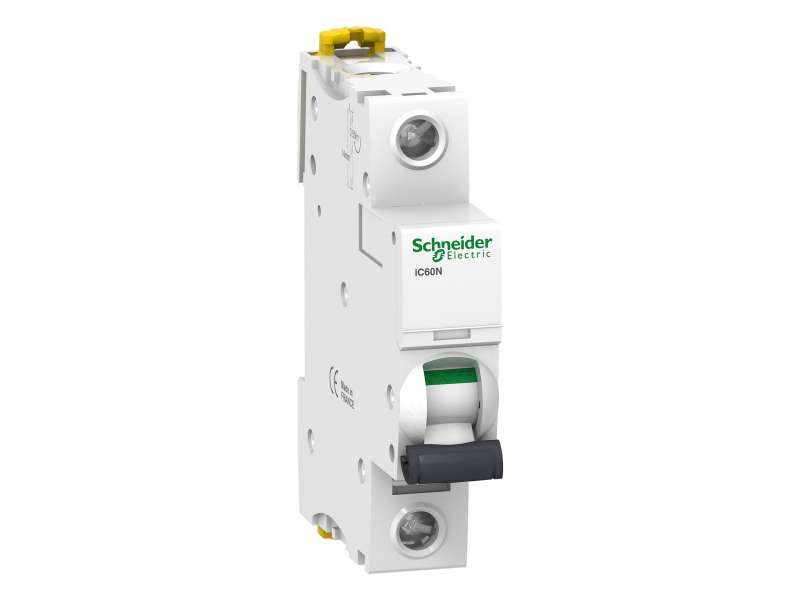

Schneider Electric IC60N - automatski prekidač - 1P - 10A - B kriva ; A9F73110
Schneider iC60N - circuit breaker - 1P - 10A - B curve...
VAT-exclusive price: 777,00 |
VAT-inclusive price: 932,40 |
Schneider iC60N - circuit breaker - 1P - 10A - B curve
| Primena uređaja |
Razvod električne energije
|
|
|---|---|---|
| Grupa proizvoda |
Acti 9
|
|
| Ime proizvoda |
Acti 9 iC60
|
|
| Tip proizvoda ili komponente |
Minijaturni prekidač
|
|
| Kratko ime uređaja |
IC60N
|
|
| Broj polova |
1P
|
|
| Broj zaštićenih polova |
1
|
|
| [in] nazivna struja |
10 A
|
|
| Tip mreže |
AC
DC |
|
| Tehnologija zaštitne jedinice |
Termomagnetna
|
|
| Kod krive |
B
|
|
| Prekidna moć |
6000 A Icn pri 230 V AC 50/60 Hz u skladu sa EN/IEC 60898-1
10 kA Icu pri 60...72 V DC u skladu sa EN/IEC 60947-2 15 kA Icu pri 12...60 V DC u skladu sa EN/IEC 60947-2 10 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 36 kA Icu pri 12...60 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 20 kA Icu pri 100...133 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 |
|
| Kategorija upotrebe |
Kategorija A u skladu sa EN 60947-2
Kategorija A u skladu sa IEC 60947-2 |
|
| Pogodno za izolaciju |
Da u skladu sa EN 60898-1
Da u skladu sa EN 60947-2 Da u skladu sa IEC 60898-1 Da u skladu sa IEC 60947-2 |
|
| Standardi |
EN 60947-2
EN 60898-1 IEC 60947-2 IEC 60898-1 |
| Mrežna frekvencija |
50/60 Hz
|
|
|---|---|---|
| Ograničenje prekostrujne zaštite |
4 x In +/- 20 %
|
|
| [ics] servisna prekidna moć |
27 kA 75 % u skladu sa EN 60947-2 - 12...60 V AC 50/60 Hz
7,5 kA 75 % u skladu sa EN 60947-2 - 220...240 V AC 50/60 Hz 27 kA 75 % u skladu sa IEC 60947-2 - 12...60 V AC 50/60 Hz 7,5 kA 75 % u skladu sa IEC 60947-2 - 220...240 V AC 50/60 Hz 15 kA 75 % u skladu sa IEC 60947-2 - 100...133 V AC 50/60 Hz 15 kA 75 % u skladu sa EN 60947-2 - 100...133 V AC 50/60 Hz 6000 A 100 % u skladu sa EN 60898-1 - 230 V AC 50/60 Hz 6000 A 100 % u skladu sa IEC 60898-1 - 230 V AC 50/60 Hz 10 kA 100 % u skladu sa EN 60947-2 - 72 V DC 10 kA 100 % u skladu sa IEC 60947-2 - 72 V DC 15 kA 100 % u skladu sa EN 60947-2 - 12...60 V DC 15 kA 100 % u skladu sa IEC 60947-2 - 12...60 V DC |
|
| Klasa limitacije |
3 u skladu sa EN 60898-1
3 u skladu sa IEC 60898-1 |
|
| [ui] nazivni napon izolacije |
500 V AC 50/60 Hz u skladu sa EN 60947-2
500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
|
| [uimp] nazivni podnosivi impulsni napon |
6 kV u skladu sa EN 60947-2
6 kV u skladu sa IEC 60947-2 |
|
| Indikator pozicije kontakta |
Da
|
|
| Tip upravljanja |
Ručica
|
|
| Lokalna signalizacija |
Indikator okidanja
|
|
| Način montiranja |
Fiksno
|
|
| Nosači za montažu |
DIN šina
|
|
| Razvodni blok češljaste sabirnice |
Gornji ili donji: DA
|
|
| 9 mm redovi |
2
|
|
| Visina |
85 mm
|
|
| Širina |
18 mm
|
|
| Dubina |
78,5 mm
|
|
| Masa proizvoda |
0,215 kg
|
|
| Boja |
Bela
|
|
| Mehanička trajnost |
20000 ciklusa
|
|
| Električna trajnost |
10000 ciklusa
|
|
| Povezivanje - priključci |
Pojedinačni priključni blok (gornji ili donji) 1…25 mm² kruti
Pojedinačni priključni blok (gornji ili donji) 1…16 mm² fleksibilni |
|
| Dužina ogoljenog dela žice |
14 mm za gornji ili donji priključak
|
|
| Moment pritezanja |
2 N.m gornji ili donji
|
|
| Diferencijalna zaštita |
Bez
|
| Ip stepen zaštite |
IP20 u skladu sa IEC 60529
IP20 u skladu sa EN 60529 |
|
|---|---|---|
| Stepen zaprljanosti |
3 u skladu sa EN 60947-2
3 u skladu sa IEC 60947-2 |
|
| Kategorija prenapona |
IV
|
|
| Tropikalizacija |
2 u skladu sa IEC 60068-1
|
|
| Relativna vlažnost |
95 % pri 55 °C
|
|
| Nadmorska visina za rad |
0...2000 m
|
|
| Temperatura okoline za rad uređaja |
-35…70 °C
|
|
| Temperatura okoline za skladištenje |
-40…85 °C
|
| Tip jedinice pakovanja 1 |
PCE
|
|
|---|---|---|
| Broj jedinica u pakovanju 1 |
1
|
|
| Pakovanje 1 težina |
106 g
|
|
| Pakovanje 1 visina |
7,5 cm
|
|
| Pakovanje 1 širina |
1,8 cm
|
|
| Pakovanje 1 dužina |
9,5 cm
|
|
| Tip jedinice pakovanja 2 |
BB1
|
|
| Broj jedinica u pakovanju 2 |
12
|
|
| Pakovanje 2 težina |
1,334 kg
|
|
| Pakovanje 2 visina |
8 cm
|
|
| Pakovanje 2 širina |
9,5 cm
|
|
| Pakovanje 2 visina |
22 cm
|
|
| Tip jedinice pakovanja 3 |
S03
|
|
| Broj jedinica u pakovanju 3 |
132
|
|
| Pakovanje 3 težina |
15,161 kg
|
|
| Pakovanje 3 visina |
30 cm
|
|
| Pakovanje 3 širina |
30 cm
|
|
| Pakovanje 3 visina |
40 cm
|
| Status održive ponude |
Green Premium proizvod
|
|
|---|---|---|
| REACh bez SVHC |
Da
|
|
| EU RoHS direktiva |
Usaglašeno
EU RoHS deklaracija |
|
| Bez toksičnih teških metala |
Da
|
|
| Bez žive |
Da
|
|
| Informacije o RoHS izuzecima | ||
| RoHS regulativa za Kinu |
RoHS deklaracija za Kinu
Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu) |
|
| Izjava o zaštiti životne okoline | ||
| WEEE |
Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
|
| Garancija |
18 months
|
|---|
-
Acti 9 iC60 A9F73110
