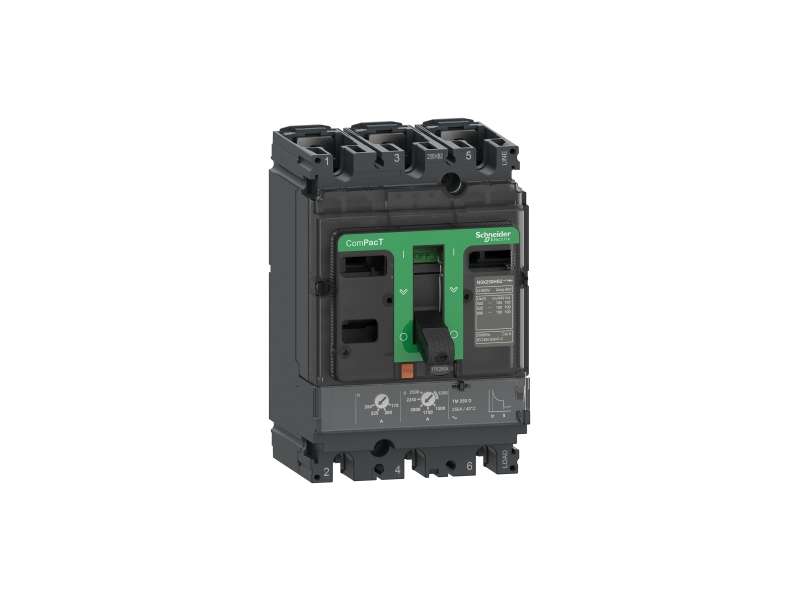

Schneider Electric Prekidač ComPacT NSX100B, 25 kA na 415 VAC, TMD zaštitna jedinica 63 A, 3P 3d;C10B3TM063
prekidač ComPacT NSX100B, 25 kA na 415 VAC, TMD zaštitna jedinica 63 A, 3P 3d...
VAT-exclusive price: 23.347,00 |
VAT-inclusive price: 28.016,40 |
prekidač ComPacT NSX100B, 25 kA na 415 VAC, TMD zaštitna jedinica 63 A, 3P 3d
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Ime proizvoda | Compact NSX nova generacija |
| Kratko ime uređaja | NSX100B |
| Tip proizvoda ili komponente | Prekidač |
| Primena uređaja | Razvod električne energije |
| Broj polova | 3P |
| Opis zaštićenih polova | 3t |
| [in] nazivna struja | 63 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip mreže | AC |
| Mrežna frekvencija | 50/60 Hz |
| Pogodno za izolaciju | Da u skladu sa EN/IEC 60947-2 |
| Kategorija upotrebe | Kategorija A |
| [Icu] rated ultimate short-circuit breaking capacity |
15 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 20 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 25 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 40 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Performance level | B 25 kA 415 V AC |
| Ime zaštitne jedinice | TM-D |
| Tehnologija zaštitne jedinice | Termomagnetna |
| Funkcija zaštitne jedinice | Li |
| Tip upravljanja | Ručica |
| Circuit breaker mounting mode | Fiksno |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz |
|---|---|
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| [Ics] rated service short-circuit breaking capacity |
20 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 25 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 40 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 7,5 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Mehanička trajnost | 50000 ciklusa |
| Električna trajnost |
10000 ciklusa pri 690 V In 20000 ciklusa pri 690 V In/2 30000 ciklusa pri 440 V In 50000 ciklusa pri 440 V In/2 |
| Snaga gubitaka | 8,61 W |
| Nosači za montažu | Zadnja ploča |
| Gornji priključak | Prednja |
| Donji priključak | Prednji |
| Povezivanje | 35 mm |
| Tip zaštite |
L : for zaštita od preopterećenja (termičkog) I : for zaštita od kratkog spoja |
| Veličina zaštitne jedinice | 63 A pri 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Podesivo |
| [Ir] long-time protection pick-up adjustment range | 0.7...1 x In |
| Long-time protection delay adjustment type tr | Fiksno |
| [tr] long-time protection delay adjustment range |
120…400 sekundi pri 1.5 x In 15 sekundi pri 6 x Ir |
| Short-time protection pick-up adjustment type Isd | Fiksno |
| [Isd] Short-time protection pick-up adjustment range | 500 A |
| Short-time protection delay adjustment type tsd | Fiksno |
| Diferencijalna zaštita | Bez |
| Number of slots for electrical auxiliaries | 5 slot(ova) |
| Width (W) | 105 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| Masa proizvoda | 2,05 kg |
| Standardi | EN/IEC 60947 |
|---|---|
| Sertifikacija proizvoda |
CCC EAC Marine |
| Kategorija prenapona | Klasa II |
| Klasa zaštite od električnog udara | Klasa II |
| Stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Ip stepen zaštite | IP40 u skladu sa IEC 60529 |
| Ik stepen zaštite | IK07 u skladu sa IEC 62262 |
| Temperatura okoline za rad uređaja | -25…70 °C |
| Temperatura okoline za skladištenje | -50…85 °C |
| Relativna vlažnost | 0…95 % |
| Nadmorska visina za rad uređaja |
EcoStruxure EV Charging Expert bez promene karakteristika 2000 m...5000 m sa promenom karakteristika |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 1,778 kg |
| Pakovanje 1 visina | 14 cm |
| Pakovanje 1 širina | 11 cm |
| Pakovanje 1 dužina | 19 cm |
| Tip jedinice pakovanja 2 | S03 |
| Broj jedinica u pakovanju 2 | 7 |
| Pakovanje 2 težina | 12,832 kg |
| Pakovanje 2 visina | 30 cm |
| Pakovanje 2 širina | 30 cm |
| Pakovanje 2 visina | 40 cm |
