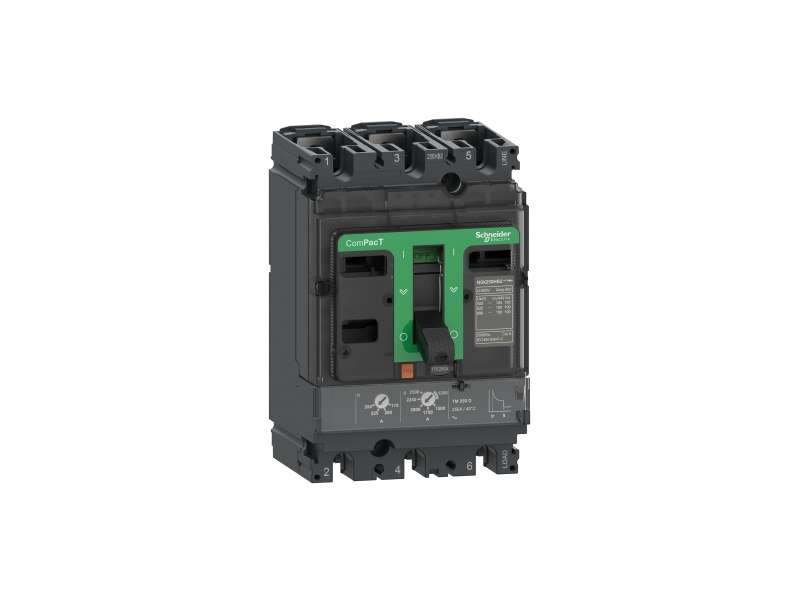

Schneider Electric Prekidač ComPacT NSX100F, 36 kA na 415 VAC, MA zaštitna jedinica 50 A, 3P 3d;C10F3MA050

Schneider Electric Prekidač ComPacT NSX100F, 36 kA na 415 VAC, MA zaštitna jedinica 50 A, 3P 3d;C10F3MA050

prekidač ComPacT NSX100F, 36 kA na 415 VAC, MA zaštitna jedinica 50 A, 3P 3d...

Brand: Schneider Electric
Product Code: C10F3MA050
Availability: Check availability
VAT-exclusive price: 24.216,00
VAT-inclusive price: 29.059,20

prekidač ComPacT NSX100F, 36 kA na 415 VAC, MA zaštitna jedinica 50 A, 3P 3d



Osnovne informacije
Grupa proizvoda ComPacT nove generacije
Ime proizvoda Compact NSX nova generacija
Kratko ime uređaja NSX100F
Tip proizvoda ili komponente Prekidač
Primena uređaja Motor
Broj polova 3P
Opis zaštićenih polova 3t
[in] nazivna struja 50 A pri 65 °C
[ue] nazivni napon 690 V AC 50/60 Hz
Tip mreže AC
Mrežna frekvencija 50/60 Hz
Pogodno za izolaciju Da u skladu sa EN/IEC 60947-2
Kategorija upotrebe Kategorija A
[Icu] rated ultimate short-circuit breaking capacity 10 kA pri 600 V AC 50/60 Hz u skladu sa UL 508
25 kA pri 480 V AC 50/60 Hz u skladu sa UL 508
85 kA pri 240 V AC 50/60 Hz u skladu sa UL 508
22 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
25 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
35 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
36 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
8 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
85 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
Performance level F 36 kA 415 V AC
Ime zaštitne jedinice MA
Tehnologija zaštitne jedinice Strujna
Funkcija zaštitne jedinice I
Tip upravljanja Ručica
Circuit breaker mounting mode Fiksno
Dopunske informacije
[ui] nazivni napon izolacije 800 V AC 50/60 Hz
[uimp] nazivni podnosivi impulsni napon 8 kV
[Ics] rated service short-circuit breaking capacity 11 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
35 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
36 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
4 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
85 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
12,5 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
Mehanička trajnost 50000 ciklusa
Električna trajnost 10000 ciklusa pri 690 V In
20000 ciklusa pri 690 V In/2
30000 ciklusa pri 440 V In
50000 ciklusa pri 440 V In/2
Snaga gubitaka 1,68 W
Nosači za montažu Zadnja ploča
Gornji priključak Prednja
Donji priključak Prednji
Povezivanje 35 mm
Tip zaštite I : for zaštita od kratkog spoja
Veličina zaštitne jedinice 50 A pri 65 °C
Short-time protection pick-up adjustment type Isd Podesivo, 9 podešavanja
[Isd] Short-time protection pick-up adjustment range 6...14 x In
Diferencijalna zaštita Bez
Number of slots for electrical auxiliaries 5 slot(ova)
Width (W) 140 mm
Height (H) 161 mm
Depth (D) 86 mm
Masa proizvoda 2,05 kg
Okruženje
Standardi EN/IEC 60947
Sertifikacija proizvoda CCC
EAC
Marine
Kategorija prenapona Klasa II
Klasa zaštite od električnog udara Klasa II
Stepen zaprljanosti 3 u skladu sa IEC 60664-1
Ip stepen zaštite IP40 u skladu sa IEC 60529
Ik stepen zaštite IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja -25…70 °C
Temperatura okoline za skladištenje -50…85 °C
Relativna vlažnost 0…95 %
Nadmorska visina za rad uređaja EcoStruxure EV Charging Expert bez promene karakteristika
2000 m...5000 m sa promenom karakteristika

Pakovanje
Tip jedinice pakovanja 1 PCE
Broj jedinica u pakovanju 1 1
Pakovanje 1 težina 1,83 kg
Pakovanje 1 visina 14,2 cm
Pakovanje 1 širina 11,4 cm
Pakovanje 1 dužina 19,6 cm
Tip jedinice pakovanja 2 S03
Broj jedinica u pakovanju 2 4
Pakovanje 2 težina 7,686 kg
Pakovanje 2 visina 30 cm
Pakovanje 2 širina 30 cm
Pakovanje 2 visina 40 cm
