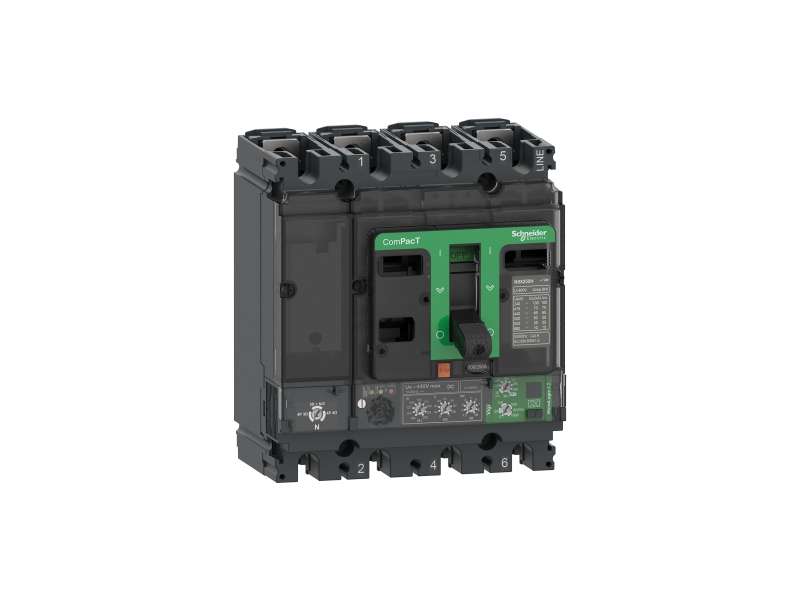

Schneider Electric Prekidač ComPacT NSX160H, 70 kA na 415 VAC, MicroLogic 4.2 Vigi zaštitna jedinica 160 A, 4P 4d;C16H44V160

prekidač ComPacT NSX160H, 70 kA na 415 VAC, MicroLogic 4.2 Vigi zaštitna jedinica 160 A, 4P 4d...

Brand: Schneider Electric
Product Code: C16H44V160
Availability: Check availability

VAT-exclusive price: 148.229,00

VAT-inclusive price: 177.874,80

Qnt:

Description
Specification

prekidač ComPacT NSX160H, 70 kA na 415 VAC, MicroLogic 4.2 Vigi zaštitna jedinica 160 A, 4P 4d

Osnovne informacije
Grupa proizvoda	ComPacT nove generacije
Ime proizvoda	Compact NSX nova generacija
Kratko ime uređaja	NSX160H
Tip proizvoda ili komponente	Diferencijalni prekidač
Primena uređaja	Razvod električne energije
Broj polova	4P
Opis zaštićenih polova	4t 3t 3t + N/2
Pozicija nultog provodnika	Levo
[in] nazivna struja	160 A pri 40 °C
[ue] nazivni napon	440 V AC 50/60 Hz
Tip mreže	AC
Mrežna frekvencija	50/60 Hz
Pogodno za izolaciju	Da u skladu sa EN/IEC 60947-2
Kategorija upotrebe	Kategorija A
[Icu] rated ultimate short-circuit breaking capacity	100 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 70 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 65 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
Performance level	H 70 kA 415 V AC
Ime zaštitne jedinice	Micrologic 4.2
Tehnologija zaštitne jedinice	Elektronska
Funkcija zaštitne jedinice	LSoIR
Tip upravljanja	Ručica
Circuit breaker mounting mode	Fiksno

Dopunske informacije
[ui] nazivni napon izolacije	500 V AC 50/60 Hz
[uimp] nazivni podnosivi impulsni napon	8 kV
[Ics] rated service short-circuit breaking capacity	100 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 70 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 65 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
Mehanička trajnost	40000 ciklusa
Električna trajnost	20000 ciklusa pri 440 V In 40000 ciklusa pri 440 V In/2
Snaga gubitaka	12,29 W
Nosači za montažu	Zadnja ploča
Gornji priključak	Prednja
Donji priključak	Prednji
Povezivanje	35 mm
Tip zaštite	L : for zaštita od preopterećenja (dugotrajno) So : for kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem I : for trenutna zaštita od kratkog spoja R : for diferencijalna zaštita
Veličina zaštitne jedinice	160 A pri 40 °C
Long-time pick-up adjustment type Ir (thermal protection)	Podesivo 9 podešavanja
[Ir] long-time protection pick-up adjustment range	63...160 A
Long-time protection delay adjustment type tr	Fiksno
[tr] long-time protection delay adjustment range	11 sekundi pri 7.2 x Ir 16 sekundi pri 6 x Ir 400 sekundi pri 1.5 x Ir
Termička memorija	20 minuta pre i nakon okidanja
Short-time protection pick-up adjustment type Isd	Podesivo
[Isd] Short-time protection pick-up adjustment range	1.5...10 x Ir
Short-time protection delay adjustment type tsd	Fiksno
[tsd] Short-time protection delay adjustment range	0,02 sekundi
Instantaneous protection pick-up adjustment type Ii	Fiksno
[Ii] instantaneous protection pick-up adjustment range	2400 A
Diferencijalna zaštita	Integrisana
Klasa diferencijalne zaštite	Klasa A
Earth-leakage protection sensitity adjustment type IΔn	Podesiva
[IΔn] earth-leakage protection sensitivity adjustment range	30 mA 100 mA 300 mA 500 mA 1 A 3 A 5 A
Earth-leakage protection specific mode	OFF upotreba IΔn obrtnog prekidača
Earth-leakage protection time delay adjustement type Δt	Podesiva
[Δt] Earth-leakage protection time delay adjustment range	0 milisekundi 60 milisekundi 150 milisekundi 500 milisekundi 1 sekundi
Neutral protection settings	0.5 x Ir (3t + N/2) 1 x Ir (4t) Bez zaštite (3t)
Zona selektivne blokade zsi	Bez
Number of slots for electrical auxiliaries	5 slot(ova)
Lokalna signalizacija	Zauređaj spreman za rad: treperi LED (zelena) Zapreopterećenje: LED 105 % Ir (crvena) Zapreopterećenje: LED 90 % Ir (narandžasta)
Width (W)	140 mm
Height (H)	161 mm
Depth (D)	86 mm
Masa proizvoda	2,4 kg

Okruženje
Standardi	EN/IEC 60947
Sertifikacija proizvoda	CCC EAC Marine
Kategorija prenapona	Klasa II
Klasa zaštite od električnog udara	Klasa II
Stepen zaprljanosti	3 u skladu sa IEC 60664-1
Ip stepen zaštite	IP40 u skladu sa IEC 60529
Ik stepen zaštite	IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja	-25…70 °C
Temperatura okoline za skladištenje	-50…85 °C
Relativna vlažnost	0…95 %
Nadmorska visina za rad uređaja	EcoStruxure EV Charging Expert bez promene karakteristika 2000 m...5000 m sa promenom karakteristika

Pakovanje
Tip jedinice pakovanja 1	PCE
Broj jedinica u pakovanju 1	1
Pakovanje 1 težina	3,1 kg
Pakovanje 1 visina	12 cm
Pakovanje 1 širina	16 cm
Pakovanje 1 dužina	14 cm
Tip jedinice pakovanja 2	S03
Broj jedinica u pakovanju 2	4
Pakovanje 2 težina	12,4 kg
Pakovanje 2 visina	30 cm
Pakovanje 2 širina	30 cm
Pakovanje 2 visina	40 cm
