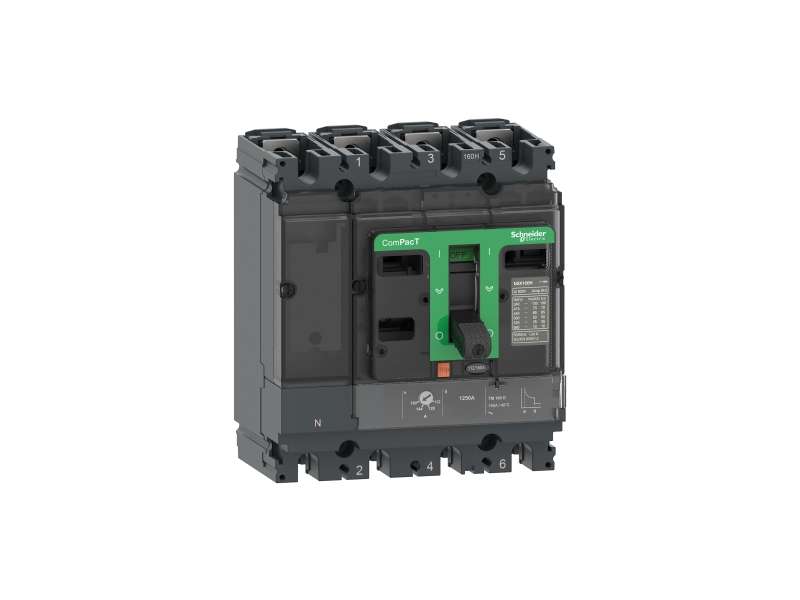

Schneider Electric Prekidač ComPacT NSX160H, 70 kA na 415 VAC, TMD zaštitna jedinica 100 A, 4P 4d;C16H4TM100
prekidač ComPacT NSX160H, 70 kA na 415 VAC, TMD zaštitna jedinica 100 A, 4P 4d...
VAT-exclusive price: 68.669,00 |
VAT-inclusive price: 82.402,80 |
prekidač ComPacT NSX160H, 70 kA na 415 VAC, TMD zaštitna jedinica 100 A, 4P 4d
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Ime proizvoda | Compact NSX nova generacija |
| Kratko ime uređaja | NSX160H |
| Tip proizvoda ili komponente | Prekidač |
| Primena uređaja | Razvod električne energije |
| Broj polova | 4P |
| Opis zaštićenih polova | 4t |
| Pozicija nultog provodnika | Levo |
| [in] nazivna struja | 100 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip mreže | AC |
| Mrežna frekvencija | 50/60 Hz |
| Pogodno za izolaciju | Da u skladu sa EN/IEC 60947-2 |
| Kategorija upotrebe | Kategorija A |
| [Icu] rated ultimate short-circuit breaking capacity |
10 kA pri 600 V AC 50/60 Hz u skladu sa UL 508 85 kA pri 240 V AC 50/60 Hz u skladu sa UL 508 65 kA pri 480 V AC 50/60 Hz u skladu sa UL 508 10 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 100 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 35 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 50 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 65 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 70 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Performance level | H 70 kA 415 V AC |
| Ime zaštitne jedinice | TM-D |
| Tehnologija zaštitne jedinice | Termomagnetna |
| Funkcija zaštitne jedinice | Li |
| Tip upravljanja | Ručica |
| Circuit breaker mounting mode | Fiksno |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz |
|---|---|
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| [Ics] rated service short-circuit breaking capacity |
10 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 100 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 35 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2 50 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 65 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 70 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Mehanička trajnost | 40000 ciklusa |
| Električna trajnost |
7500 ciklusa pri 690 V In 15000 ciklusa pri 690 V In/2 20000 ciklusa pri 440 V In 40000 ciklusa pri 440 V In/2 |
| Snaga gubitaka | 7,7 W |
| Nosači za montažu | Zadnja ploča |
| Gornji priključak | Prednja |
| Donji priključak | Prednji |
| Povezivanje | 35 mm |
| Tip zaštite |
L : for zaštita od preopterećenja (termičkog) I : for zaštita od kratkog spoja |
| Veličina zaštitne jedinice | 100 A pri 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Podesivo |
| [Ir] long-time protection pick-up adjustment range | 0.7...1 x In |
| Long-time protection delay adjustment type tr | Fiksno |
| [tr] long-time protection delay adjustment range |
120…400 sekundi pri 1.5 x In 15 sekundi pri 6 x Ir |
| Short-time protection pick-up adjustment type Isd | Fiksno |
| [Isd] Short-time protection pick-up adjustment range | 800 A |
| Short-time protection delay adjustment type tsd | Fiksno |
| Diferencijalna zaštita | Bez |
| Neutral protection settings | 1 x Ir (4t) |
| Number of slots for electrical auxiliaries | 5 slot(ova) |
| Width (W) | 140 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| masa proizvoda | 2,6 kg |
| Standardi | EN/IEC 60947 |
|---|---|
| Sertifikacija proizvoda |
CCC EAC Marine |
| Kategorija prenapona | Klasa II |
| Klasa zaštite od električnog udara | Klasa II |
| Stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Ip stepen zaštite | IP40 u skladu sa IEC 60529 |
| Ik stepen zaštite | IK07 u skladu sa IEC 62262 |
| Temperatura okoline za rad uređaja | -25…70 °C |
| Temperatura okoline za skladištenje | -50…85 °C |
| Relativna vlažnost | 0…95 % |
| Nadmorska visina za rad uređaja |
EcoStruxure EV Charging Expert bez promene karakteristika 2000 m...5000 m sa promenom karakteristika |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 2,471 kg |
| Pakovanje 1 visina | 15 cm |
| Pakovanje 1 širina | 18 cm |
| Pakovanje 1 dužina | 18 cm |
| Tip jedinice pakovanja 2 | S03 |
| Broj jedinica u pakovanju 2 | 4 |
| Pakovanje 2 težina | 9,884 kg |
| Pakovanje 2 visina | 30 cm |
| Pakovanje 2 širina | 30 cm |
| Pakovanje 2 visina | 40 cm |
