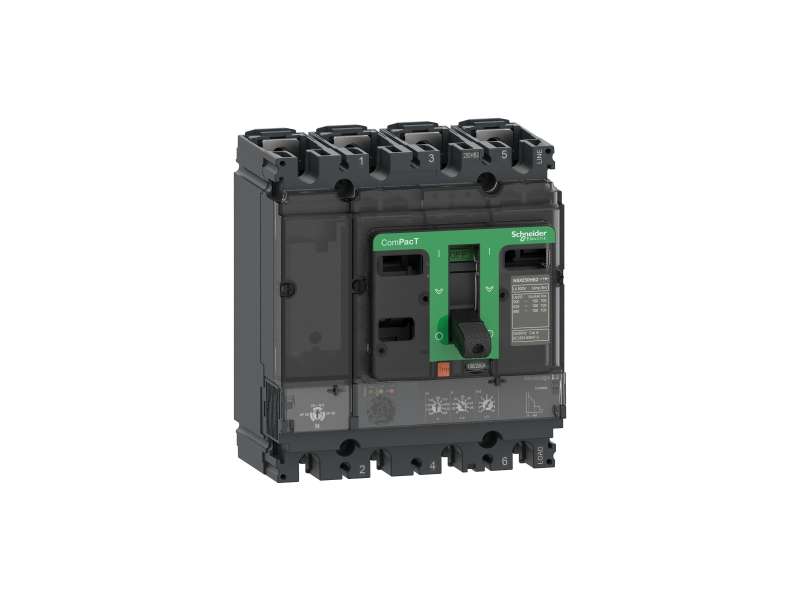

Schneider Electric Prekidač ComPacT NSX250B, 25 kA na 415 VAC, MicroLogic 2.2 zaštitna jedinica 100 A, 4P 4d;C25B42D100
prekidač ComPacT NSX250B, 25 kA na 415 VAC, MicroLogic 2.2 zaštitna jedinica 100 A, 4P 4d...
VAT-exclusive price: 72.699,00 |
VAT-inclusive price: 87.238,80 |
prekidač ComPacT NSX250B, 25 kA na 415 VAC, MicroLogic 2.2 zaštitna jedinica 100 A, 4P 4d
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Ime proizvoda | Compact NSX nova generacija |
| Kratko ime uređaja | NSX250B |
| Tip proizvoda ili komponente | Prekidač |
| Primena uređaja | Razvod električne energije |
| Broj polova | 4P |
| Opis zaštićenih polova |
3t 3t + N/2 4t |
| Pozicija nultog provodnika | Levo |
| [in] nazivna struja | 100 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip mreže | AC |
| Mrežna frekvencija | 50/60 Hz |
| Pogodno za izolaciju | Da u skladu sa EN/IEC 60947-2 |
| Kategorija upotrebe | Kategorija A |
| [Icu] rated ultimate short-circuit breaking capacity |
15 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 20 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 25 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 40 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Performance level | B 25 kA 415 V AC |
| Ime zaštitne jedinice | Micrologic 2.2 |
| Tehnologija zaštitne jedinice | Elektronska |
| Funkcija zaštitne jedinice | LSoI |
| Tip upravljanja | Ručica |
| Circuit breaker mounting mode | Fiksno |
| [ui] nazivni napon izolacije | 800 V AC 50/60 Hz |
|---|---|
| [uimp] nazivni podnosivi impulsni napon | 8 kV |
| [Ics] rated service short-circuit breaking capacity |
20 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 25 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2 40 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2 15 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Mehanička trajnost | 20000 ciklusa |
| Električna trajnost |
5000 ciklusa pri 690 V In 10000 ciklusa pri 690 V In/2 10000 ciklusa pri 440 V In 20000 ciklusa pri 440 V In/2 |
| Snaga gubitaka | 2,7 W |
| Nosači za montažu | Zadnja ploča |
| Gornji priključak | Prednja |
| Donji priključak | Prednji |
| Povezivanje | 35 mm |
| Tip zaštite |
L : for zaštita od preopterećenja (dugotrajno) So : for kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem I : for trenutna zaštita od kratkog spoja |
| Veličina zaštitne jedinice | 100 A pri 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Podesivo 9 podešavanja |
| [Ir] long-time protection pick-up adjustment range | 40...100 A |
| Long-time protection delay adjustment type tr | Fiksno |
| [tr] long-time protection delay adjustment range |
11 sekundi pri 7.2 x Ir 16 sekundi pri 6 x Ir 400 sekundi pri 1.5 x Ir |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Short-time protection pick-up adjustment type Isd | Podesivo, 9 podešavanja |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir |
| Short-time protection delay adjustment type tsd | Fiksno |
| Instantaneous protection pick-up adjustment type Ii | Fiksno |
| [Ii] instantaneous protection pick-up adjustment range | 1500 A |
| Diferencijalna zaštita | Bez |
| Neutral protection settings |
0.5 x Ir (3t + N/2) 1 x Ir (4t) Bez zaštite (3t) |
| Zona selektivne blokade zsi | Bez |
| Number of slots for electrical auxiliaries | 5 slot(ova) |
| Lokalna signalizacija |
Zauređaj spreman za rad: treperi LED (zelena) Zapreopterećenje: LED 105 % Ir (crvena) Zapreopterećenje: LED 90 % Ir (narandžasta) |
| Width (W) | 140 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| masa proizvoda | 2,8 kg |
| Standardi | EN/IEC 60947 |
|---|---|
| Sertifikacija proizvoda |
CCC EAC Marine |
| Kategorija prenapona | Klasa II |
| Klasa zaštite od električnog udara | Klasa II |
| Stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Ip stepen zaštite | IP40 u skladu sa IEC 60529 |
| Ik stepen zaštite | IK07 u skladu sa IEC 62262 |
| Temperatura okoline za rad uređaja | -25…70 °C |
| Temperatura okoline za skladištenje | -50…85 °C |
| Relativna vlažnost | 0…95 % |
| Nadmorska visina za rad uređaja |
EcoStruxure EV Charging Expert bez promene karakteristika 2000 m...5000 m sa promenom karakteristika |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 2,712 kg |
| Pakovanje 1 visina | 15 cm |
| Pakovanje 1 širina | 18 cm |
| Pakovanje 1 dužina | 19 cm |
| Tip jedinice pakovanja 2 | S03 |
| Broj jedinica u pakovanju 2 | 3 |
| Pakovanje 2 težina | 8,136 kg |
| Pakovanje 2 visina | 30 cm |
| Pakovanje 2 širina | 30 cm |
| Pakovanje 2 visina | 40 cm |
