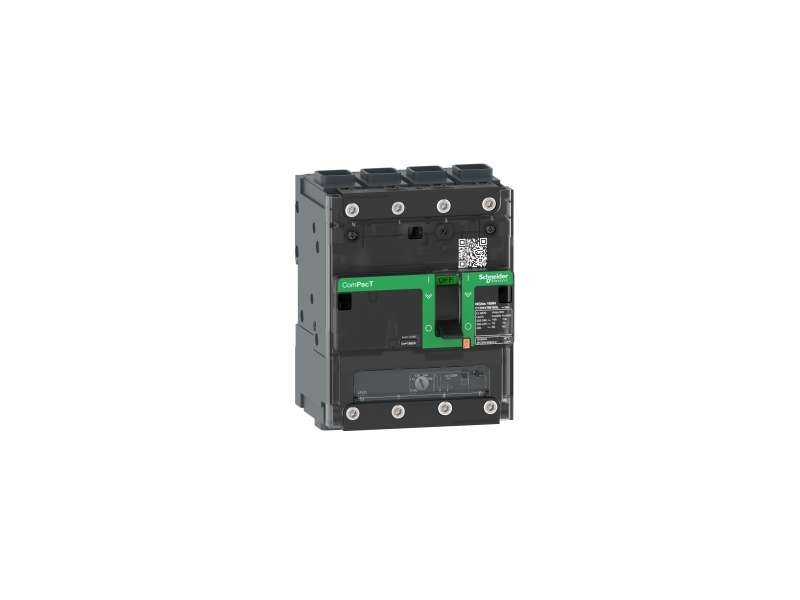

Schneider Electric Prekidač ComPacT NSXm H (70 kA na 415 VAC), 4P 4d, 50 A struja TMD zaštitna jedinica, EverLink priključci;C11H4TM050L

Schneider Electric Prekidač ComPacT NSXm H (70 kA na 415 VAC), 4P 4d, 50 A struja TMD zaštitna jedinica, EverLink priključci;C11H4TM050L

prekidač ComPacT NSXm H (70 kA na 415 VAC), 4P 4d, 50 A struja TMD zaštitna jedinica, EverLink priključci...

Brand: Schneider Electric
Product Code: C11H4TM050L
Availability: Check availability
VAT-exclusive price: 43.416,00
VAT-inclusive price: 52.099,20

prekidač ComPacT NSXm H (70 kA na 415 VAC), 4P 4d, 50 A struja TMD zaštitna jedinica, EverLink priključci



Osnovne informacije
Grupa proizvoda ComPacT nove generacije
Ime proizvoda ComPacT NSXm nova generacija
Grupa proizvoda ComPacT NSXm nova generacija
Kratko ime uređaja NSXm 100H
Tip proizvoda ili komponente Prekidač
Primena uređaja Razvod električne energije
Broj polova 4P
Opis zaštićenih polova 4d
Pozicija nultog provodnika Levo
[in] nazivna struja 50 A pri 40 °C
[ue] nazivni napon 690 V AC 50/60 Hz
Tip mreže AC
Mrežna frekvencija 50/60 Hz
Pogodno za izolaciju Da u skladu sa IEC 60947-2
Kategorija upotrebe Kategorija A
[Icu] rated ultimate short-circuit breaking capacity 100 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa IEC 60947-2
70 kA Icu pri 380...415 V AC 50/60 Hz u skladu sa IEC 60947-2
65 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
30 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
22 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
10 kA Icu pri 660...690 V AC 50/60 Hz u skladu sa IEC 60947-2
Performance level H 70 kA 415 V AC
Ime zaštitne jedinice TM-D
Tehnologija zaštitne jedinice Termomagnetna
Funkcija zaštitne jedinice Li
Tip upravljanja Ručica
Circuit breaker mounting mode Fiksno
Dopunske informacije
[ui] nazivni napon izolacije 800 V AC 50/60 Hz
[uimp] nazivni podnosivi impulsni napon 8 kV
[Ics] rated service short-circuit breaking capacity 100 kA pri 220...240 V AC 50/60 Hz u skladu sa IEC 60947-2
70 kA pri 380...415 V AC 50/60 Hz u skladu sa IEC 60947-2
65 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
30 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
22 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
2,5 kA pri 660...690 V AC 50/60 Hz u skladu sa IEC 60947-2
Mehanička trajnost 20000 ciklusa
Električna trajnost 20000 ciklusa pri 440 V In/2
10000 ciklusa pri 440 V In
10000 ciklusa pri 690 V In/2
5000 ciklusa pri 690 V In
Snaga disipacije po polu 4,81 W
Nosači za montažu Zadnja ploča
Pozicija montiranja ručice Horizontalno i vertikalno
Flat on the back
Gornji priključak Prednja
Donji priključak Prednji
Connection terminals 1 Everlink stopica 2,5…95 mm², puni ili finožični aluminijum/bakar
1 Everlink stopica 2,5…70 mm², fleksibilni bakar
Povezivanje 35 mm sa proširivačima
27 mm bez proširivača
Broj 9 mm modula 12 modul
Veličina zaštitne jedinice 50 A pri 40 °C
Long-time pick-up adjustment type Ir (thermal protection) Podesivo
[Ir] long-time protection pick-up adjustment range 0.7...1 x In
Long-time protection delay adjustment type tr Fiksno
Neutral protection settings 1 x Ir (4d)
Instantaneous protection pick-up adjustment type Ii Fiksno
[Ii] instantaneous protection pick-up adjustment range 600 A
Diferencijalna zaštita Bez
Number of slots for electrical auxiliaries 1 slot(ova) za pomoćni prekidač OF
1 slot(ova) za alarmni prekidač SD
1 slot(ova) za naponski okidač MN ili MX
Lokalna signalizacija Zaprisustvo pomoćnih kontakata: zastavica (zelena)
Width (W) 108 mm
Height (H) 137 mm
Depth (D) 80 mm
Masa proizvoda 1,42 kg
Boja Siva (RAL 7016)
Okruženje
Standardi EN/IEC 60947
Stepen zaprljanosti 3 u skladu sa IEC 60664-1
Ip stepen zaštite IP40 u skladu sa IEC 60529
Ik stepen zaštite IK07 u skladu sa IEC 62262
Temperatura okoline za rad uređaja -25…70 °C
Temperatura okoline za skladištenje -50…85 °C
Relativna vlažnost 0…95 %
Nadmorska visina za rad uređaja 2000 m bez promene karakteristika
5000 m sa promenom karakteristika

Pakovanje
Tip jedinice pakovanja 1 PCE
Broj jedinica u pakovanju 1 1
Pakovanje 1 težina 1,6 kg
Pakovanje 1 visina 12,0 cm
Pakovanje 1 širina 12,0 cm
Pakovanje 1 dužina 22,0 cm
Tip jedinice pakovanja 2 P12
Broj jedinica u pakovanju 2 144
Pakovanje 2 težina 254,49 kg
Pakovanje 2 visina 150,0 cm
Pakovanje 2 širina 80,0 cm
Pakovanje 2 visina 120,0 cm
Tip jedinice pakovanja 3 S03
Broj jedinica u pakovanju 3 6
Pakovanje 3 težina 10,19 kg
Pakovanje 3 visina 30,0 cm
Pakovanje 3 širina 30,0 cm
Pakovanje 3 visina 40,0 cm
