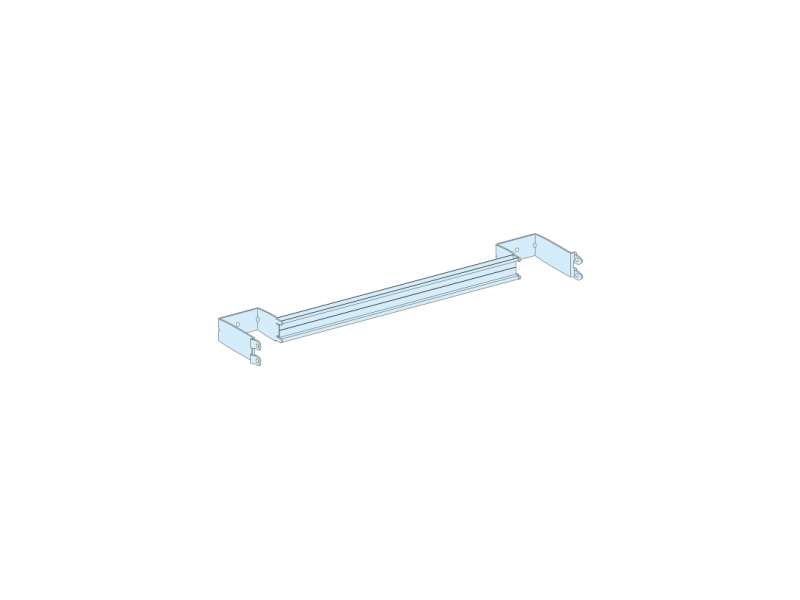

Schneider Electric Š650 instalaciona šina Prisma P; LVS03401

Š650 instalaciona šina Prisma P...

Brand: Schneider Electric
Product Code: LVS03401
Availability: Check availability

VAT-exclusive price: 3.105,00

VAT-inclusive price: 3.726,00

Qnt:

Description
Specification

Š650 instalaciona šina Prisma P

Osnovne informacije
Grupa proizvoda	PrismaSeT
Grupa proizvoda	PrismaSeT P
Tip proizvoda ili komponente	Šina
Pribor / posebna kategorija	Instalacioni pribor
Kompatibilnost grupe proizvoda	PrismaSeT (PrismaSeT P)
Tip šine	Modularna
Instalirani uređaji	Acti 9: fiksno C120 bez zemljospojna zaštita - kontrola: ručica TeSys: fiksno GV2LE TeSys: fiksno GV2ME TeSys: fiksno GV2RTn Acti 9: fiksno iC120 bez zemljospojna zaštita - kontrola: ručica Vigilohm: IM20 Vigilohm: IM20H Compact: fiksno INS100 - kontrola: direktno prednjom zakretnom ručicom - vertikalno instalacija Compact: fiksno INS160 - kontrola: direktno prednjom zakretnom ručicom - vertikalno instalacija Compact: fiksno INS40 - kontrola: direktno prednjom zakretnom ručicom - vertikalno instalacija Compact: fiksno INS63 - kontrola: direktno prednjom zakretnom ručicom - vertikalno instalacija Acti 9: fiksno modularni uređaj Multi 9: fiksno modularni uređaj Multi 9: fiksno NG125 bez zemljospojna zaštita - kontrola: ručica Multi 9: fiksno NG125 NA - kontrola: ručica Vigirex: RH10 Vigirex: RH21 Vigirex: RH99 Acti 9: fiksno C120 sa zemljospojna zaštita - kontrola: ručica Acti 9: fiksno iC120 sa zemljospojna zaštita - kontrola: ručica Multi 9: fiksno NG125 sa zemljospojna zaštita - kontrola: ručica Acti 9: fiksno 1/2 ili 1 modul signalna lampica - horizontalno instalacija Compact: fiksno INS125 - kontrola: direktno prednjom zakretnom ručicom - vertikalno instalacija Acti 9: fiksno modularni uređaj <= 40 A Multi 9: fiksno modularni uređaj <= 40 A Vigilohm: IM10 Vigilohm: IM10H Vigilohm: IM9 Vigilohm: IM9-OL Acti 9: merni uređaj Multi 9: merni uređaj Vigirex: RH197M
Opis polova	1 x 3P: fiksno C120 1 x 4P: fiksno C120 9 x 3P: fiksno GV2LE 9 x 3P: fiksno GV2ME 9 x 3P: fiksno GV2RTn 1 x 3P: fiksno iC120 1 x 4P: fiksno iC120 1 x 3P: fiksno INS100 vertikalno instalacija 1 x 4P: fiksno INS100 vertikalno instalacija 1 x 3P: fiksno INS160 vertikalno instalacija 1 x 4P: fiksno INS160 vertikalno instalacija 1 x 3P: fiksno INS40 vertikalno instalacija 1 x 4P: fiksno INS40 vertikalno instalacija 1 x 3P: fiksno INS63 vertikalno instalacija 1 x 4P: fiksno INS63 vertikalno instalacija 1 x 3P: fiksno NG125 1 x 4P: fiksno NG125 1 x 3P: fiksno NG125 NA 1 x 4P: fiksno NG125 NA 1 x 3P: fiksno INS125 vertikalno instalacija 1 x 4P: fiksno INS125 vertikalno instalacija

Dopunske informacije
installation description	Kućište - širina 650 mm dubina 400 mm
Nazivna visina ormana	2000 mm
Broj vertikalnih modula (50 mm)	2 modul(i): 1/2 ili 1 modul signalna lampica, direktno u 650 mm kućište 5 modul(i): C120 bez zemljospojna zaštita , direktno u 650 mm kućište 3 modul(i): GV2LE, direktno u 650 mm kućište 3 modul(i): GV2ME, direktno u 650 mm kućište 3 modul(i): GV2RTn, direktno u 650 mm kućište 5 modul(i): iC120 bez zemljospojna zaštita , direktno u 650 mm kućište 4 modul(i): IM10 u 650 mm kućište 4 modul(i): IM10H u 650 mm kućište 4 modul(i): IM20 u 650 mm kućište 4 modul(i): IM20H u 650 mm kućište 3 modul(i): IM9 u 650 mm kućište 3 modul(i): IM9-OL u 650 mm kućište 4 modul(i): INS100, direktno u 650 mm kućište 5 modul(i): INS100, direktno u 650 mm kućište 4 modul(i): INS125, direktno u 650 mm kućište 5 modul(i): INS125, direktno u 650 mm kućište 4 modul(i): INS160, direktno u 650 mm kućište 5 modul(i): INS160, direktno u 650 mm kućište 4 modul(i): INS40, direktno u 650 mm kućište 4 modul(i): INS63, direktno u 650 mm kućište 3 modul(i): merni uređaj u 650 mm kućište 3 modul(i): modularni uređaj <= 40 A, direktno u 650 mm kućište 8 modul(i): modularni uređaj <= 40 A, direktno u 650 mm kućište 4 modul(i): modularni uređaj, direktno u 650 mm kućište 5 modul(i): NG125 bez zemljospojna zaštita , direktno u 650 mm kućište 5 modul(i): NG125 NA, direktno u 650 mm kućište 3 modul(i): RH10 u 650 mm kućište 3 modul(i): RH197M u 650 mm kućište 3 modul(i): RH21 u 650 mm kućište 3 modul(i): RH99 u 650 mm kućište 5 modul(i): C120 sa zemljospojna zaštita , direktno u 650 mm kućište 5 modul(i): iC120 sa zemljospojna zaštita , direktno u 650 mm kućište 5 modul(i): NG125 sa zemljospojna zaštita , direktno u 650 mm kućište
9 mm redovi	48
Količina po setu	Set od 1
Visina	43 mm
Širina	592 mm
Dubina	126 mm
Masa proizvoda	0,5 kg
Boja	Prirodna
Materijal	Metal

Okruženje
Standardi	IEC 61439-2 IEC 61439-1
Sertifikacija proizvoda	ASTA

Pakovanje
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	4,300 cm
Package 1 Width	12,500 cm
Package 1 Length	60,000 cm
Package 1 Weight	503,000 g
Unit Type of Package 2	BB1
Number of Units in Package 2	12
Package 2 Height	14,800 cm
Package 2 Width	27,600 cm
Package 2 Length	62,700 cm
Package 2 Weight	6,286 kg
Unit Type of Package 3	P12
Number of Units in Package 3	240
Package 3 Height	67,000 cm
Package 3 Width	80,000 cm
Package 3 Length	120,000 cm
Package 3 Weight	124,800 kg
