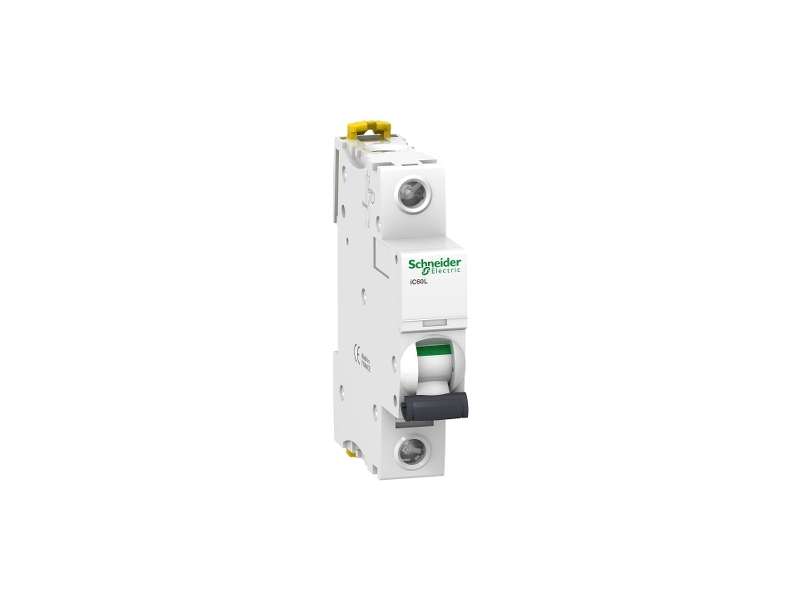

Schneider Electric IC60L - automatski prekidač - 1P - 50A - K kriva;A9F95150

iC60L - automatski prekidač - 1P - 50A - K kriva...

Brand: Schneider Electric
Šifra: A9F95150
Dostupnost: Proveriti dostupnost

Cena bez pdv-a: 3.557,00

Cena sa pdv-om: 4.268,40

Kolicina:

Opis
Specifikacija

iC60L - automatski prekidač - 1P - 50A - K kriva

Osnovne informacije
Primena uređaja	Razvod električne energije
Grupa proizvoda	Acti 9
Ime proizvoda	Acti 9 iC60
Tip proizvoda ili komponente	Minijaturni prekidač
Kratko ime uređaja	IC60L
Broj polova	1P
Broj zaštićenih polova	1
[in] nazivna struja	50 A
Tip mreže	DC AC
Tehnologija zaštitne jedinice	Termomagnetna
Kod krive	K
Prekidna moć	15000 A Icn pri 230 V AC 50/60 Hz u skladu sa EN/IEC 60898-1 15 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 30 kA Icu pri 100...133 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 70 kA Icu pri 12...60 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 20 kA Icu pri 60...72 V DC u skladu sa EN/IEC 60947-2 25 kA Icu pri 12...60 V DC u skladu sa EN/IEC 60947-2
Kategorija upotrebe	Kategorija A u skladu sa EN 60947-2 Kategorija A u skladu sa IEC 60947-2
Pogodno za izolaciju	Da u skladu sa EN 60947-2 Da u skladu sa IEC 60947-2
Standardi	IEC 60947-2 EN 60947-2

Dopunske informacije
Mrežna frekvencija	50/60 Hz
Ograničenje prekostrujne zaštite	12 x In +/- 20 %
[ics] servisna prekidna moć	7,5 kA 50 % u skladu sa EN 60947-2 - 220...240 V AC 50/60 Hz 7,5 kA 50 % u skladu sa IEC 60947-2 - 220...240 V AC 50/60 Hz 35 kA 50 % u skladu sa EN 60947-2 - 12...60 V AC 50/60 Hz 35 kA 50 % u skladu sa IEC 60947-2 - 12...60 V AC 50/60 Hz 15 kA 50 % u skladu sa IEC 60947-2 - 100...133 V AC 50/60 Hz 15 kA 50 % u skladu sa EN 60947-2 - 100...133 V AC 50/60 Hz 20 kA 100 % u skladu sa EN 60947-2 - 72 V DC 20 kA 100 % u skladu sa IEC 60947-2 - 72 V DC 25 kA 100 % u skladu sa EN 60947-2 - 12...60 V DC 25 kA 100 % u skladu sa IEC 60947-2 - 12...60 V DC
Klasa limitacije	3 u skladu sa EN 60898-1 3 u skladu sa IEC 60898-1
[ui] nazivni napon izolacije	500 V AC 50/60 Hz u skladu sa EN 60947-2 500 V AC 50/60 Hz u skladu sa IEC 60947-2
[uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN 60947-2 6 kV u skladu sa IEC 60947-2
Indikator pozicije kontakta	Da
Tip upravljanja	Ručica
Lokalna signalizacija	Indikator okidanja
Način montiranja	Fiksno
Nosači za montažu	DIN šina
Razvodni blok češljaste sabirnice	Gornji ili donji: DA
9 mm redovi	2
Visina	85 mm
Širina	18 mm
Dubina	78,5 mm
Masa proizvoda	0,215 kg
Boja	Bela
Mehanička trajnost	20000 ciklusa
Električna trajnost	10000 ciklusa
Povezivanje - priključci	Pojedinačni priključni blok (gornji ili donji) 1…35 mm² kruti Pojedinačni priključni blok (gornji ili donji) 1…25 mm² fleksibilni
Dužina ogoljenog dela žice	14 mm za gornji ili donji priključak
Moment pritezanja	3,5 N.m gornji ili donji
Diferencijalna zaštita	Bez

Okruženje
Ip stepen zaštite	IP20 u skladu sa IEC 60529 IP20 u skladu sa EN 60529
Stepen zaprljanosti	3 u skladu sa EN 60947-2 3 u skladu sa IEC 60947-2
Kategorija prenapona	IV
Tropikalizacija	2 u skladu sa IEC 60068-1
Relativna vlažnost	95 % pri 55 °C
Nadmorska visina za rad	EcoStruxure EV Charging Expert
Temperatura okoline za rad uređaja	-35…70 °C
Temperatura okoline za skladištenje	-40…85 °C

Pakovanje
Tip jedinice pakovanja 1	PCE
Broj jedinica u pakovanju 1	1
Pakovanje 1 težina	139,789 g
Pakovanje 1 visina	1,8 cm
Pakovanje 1 širina	7,5 cm
Pakovanje 1 dužina	9,4 cm
Tip jedinice pakovanja 2	BB1
Broj jedinica u pakovanju 2	12
Pakovanje 2 težina	1,725 kg
Pakovanje 2 visina	8 cm
Pakovanje 2 širina	9,8 cm
Pakovanje 2 visina	22,5 cm
