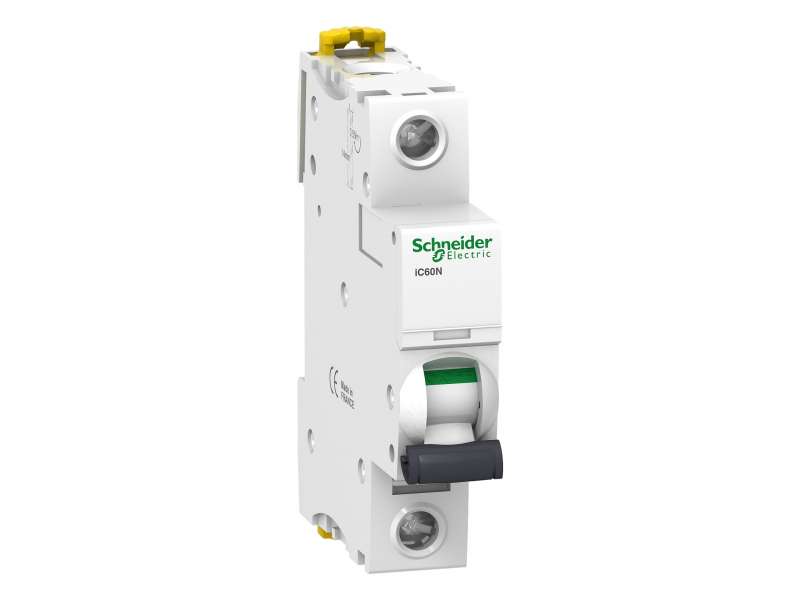

Name: Schneider Electric IC60N - automatski prekidač - 1P - 20A - C kriva; A9F74120
Brand: Schneider Electric
SKU: A9F74120
Price: 890.40 RSD
Availability: OutOfStock

Schneider Electric IC60N - automatski prekidač - 1P - 20A - C kriva; A9F74120

Acti9 iC60N je niskonaponski minijaturni prekidač (MCB). 1P prekidač sa 1 zaštićenim polom, 20A nazivnom strujom i C krivom zaštite. Nazivna struja...

Brand: Schneider Electric
Šifra: A9F74120
Dostupnost: Proveriti dostupnost

Cena bez pdv-a: 742,00

Cena sa pdv-om: 890,40

Kolicina:

Acti9 iC60N je niskonaponski minijaturni prekidač (MCB). 1P prekidač sa 1 zaštićenim polom, 20A nazivnom strujom i C krivom zaštite. Nazivna struja kratkog spoja ide do 10kA na 220VAC do 240VAC u skladu sa EN/IEC 60947-2 standardom i 6000A na 230VAC u skladu sa EN/IEC 60898-1 standardom. U skladu sa industrijskim standardima EN/IEC 60898-1 i rezistencijalnim standardima EN/IEC 60947-2. Ovaj minijaturni prekidač štiti kola od struje kratkog spoja i preopterećenja. Njegov jedinstveni indikator VisiTrip smanjuje vreme intervencije ukazujući na neispravno kolo. Njegova VisiSafe zelena traka garantuje fizičko otvaranje kontakta i omogućava rad na održavanju na izvodima. Njegov mehanizam za brzo zatvaranje, nezavisno od ručnih operacija, poboljšava njegov vek trajanja. Ima električnu izdržljivost koja ide do 10000 ciklusa i mehaničku izdržljivost do 20000 ciklusa. Ui nazivni napon izolacije 500VAC. Njegova klasa ograničenja je 3 (u skladu sa EN/IEC60898-1) poboljšavajući troškove zaštite kola na izvodima. Proizvod se može ugraditi na DIN šinu. Širina proizvoda je 2 modula od 9mm. Stepen zaprljanosti je 3. Prenaponska kategorija je IV. Boja proizvoda je bela (RAL 9003). Dimenzije su (Š) 18mm x (V) 85mm x (D) 78.5mm. Masa proizvoda je 0.215kg. U skladu sa IEC 60529 standardom, stepen zaštite je IP20 i IP40 u ormanu. Radna temperatura je -35°C do 70°C. Temperatura skladištenja je -40°C do 85°C.

Osnovne informacije
Primena uređaja	Razvod električne energije
Grupa proizvoda	Acti 9
Ime proizvoda	Acti 9 iC60
Tip proizvoda ili komponente	Minijaturni prekidač
Kratko ime uređaja	IC60N
Broj polova	1P
Broj zaštićenih polova	1
[in] nazivna struja	20 A
Tip mreže	AC DC
Tehnologija zaštitne jedinice	Termomagnetna
Kod krive	C
Prekidna moć	6000 A Icn pri 230 V AC 50/60 Hz u skladu sa EN/IEC 60898-1 10 kA Icu pri 60...72 V DC u skladu sa EN/IEC 60947-2 15 kA Icu pri 12...60 V DC u skladu sa EN/IEC 60947-2 10 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 36 kA Icu pri 12...60 V AC 50/60 Hz u skladu sa EN/IEC 60947-2 20 kA Icu pri 100...133 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
Kategorija upotrebe	Kategorija A u skladu sa EN 60947-2 Kategorija A u skladu sa IEC 60947-2
Pogodno za izolaciju	Da u skladu sa EN 60898-1 Da u skladu sa EN 60947-2 Da u skladu sa IEC 60898-1 Da u skladu sa IEC 60947-2
Standardi	EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2

Dopunske informacije
Mrežna frekvencija	50/60 Hz
Ograničenje prekostrujne zaštite	8 x In +/- 20 %
[ics] servisna prekidna moć	27 kA 75 % u skladu sa EN 60947-2 - 12...60 V AC 50/60 Hz 7,5 kA 75 % u skladu sa EN 60947-2 - 220...240 V AC 50/60 Hz 27 kA 75 % u skladu sa IEC 60947-2 - 12...60 V AC 50/60 Hz 7,5 kA 75 % u skladu sa IEC 60947-2 - 220...240 V AC 50/60 Hz 15 kA 75 % u skladu sa IEC 60947-2 - 100...133 V AC 50/60 Hz 15 kA 75 % u skladu sa EN 60947-2 - 100...133 V AC 50/60 Hz 6000 A 100 % u skladu sa EN 60898-1 - 230 V AC 50/60 Hz 6000 A 100 % u skladu sa IEC 60898-1 - 230 V AC 50/60 Hz 10 kA 100 % u skladu sa EN 60947-2 - 72 V DC 10 kA 100 % u skladu sa IEC 60947-2 - 72 V DC 15 kA 100 % u skladu sa EN 60947-2 - 12...60 V DC 15 kA 100 % u skladu sa IEC 60947-2 - 12...60 V DC
Klasa limitacije	3 u skladu sa EN 60898-1 3 u skladu sa IEC 60898-1
[ui] nazivni napon izolacije	500 V AC 50/60 Hz u skladu sa EN 60947-2 500 V AC 50/60 Hz u skladu sa IEC 60947-2
[uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN 60947-2 6 kV u skladu sa IEC 60947-2
Indikator pozicije kontakta	Da
Tip upravljanja	Ručica
Lokalna signalizacija	Indikator okidanja
Način montiranja	Fiksno
Nosači za montažu	DIN šina
Razvodni blok češljaste sabirnice	Gornji ili donji: DA
9 mm redovi	2
Visina	85 mm
Širina	18 mm
Dubina	78,5 mm
Masa proizvoda	0,215 kg
Boja	Bela
Mehanička trajnost	20000 ciklusa
Električna trajnost	10000 ciklusa
Povezivanje - priključci	Pojedinačni priključni blok (gornji ili donji) 1…25 mm² kruti Pojedinačni priključni blok (gornji ili donji) 1…16 mm² fleksibilni
Dužina ogoljenog dela žice	14 mm za gornji ili donji priključak
Moment pritezanja	2 N.m gornji ili donji
Diferencijalna zaštita	Bez

Okruženje
Ip stepen zaštite	IP20 u skladu sa IEC 60529 IP20 u skladu sa EN 60529
Stepen zaprljanosti	3 u skladu sa EN 60947-2 3 u skladu sa IEC 60947-2
Kategorija prenapona	IV
Tropikalizacija	2 u skladu sa IEC 60068-1
Relativna vlažnost	95 % pri 55 °C
Nadmorska visina za rad	0...2000 m
Temperatura okoline za rad uređaja	-35…70 °C
Temperatura okoline za skladištenje	-40…85 °C

Pakovanje
Pakovanje 1 težina	0,114 kg
Pakovanje 1 visina	0,750 dm
Pakovanje 1 širina	0,180 dm
Pakovanje 1 dužina	0,950 dm

Održivost ponude
Status održive ponude	Green Premium proizvod
Propis REACh	REACh deklaracija
EU RoHS direktiva	Usaglašeno EU RoHS deklaracija
Bez žive	Da
Informacije o RoHS izuzecima	Da
RoHS regulativa za Kinu	RoHS deklaracija za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Izjava o zaštiti životne okoline	Profil ekološke prihvatljivosti proizvoda
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
