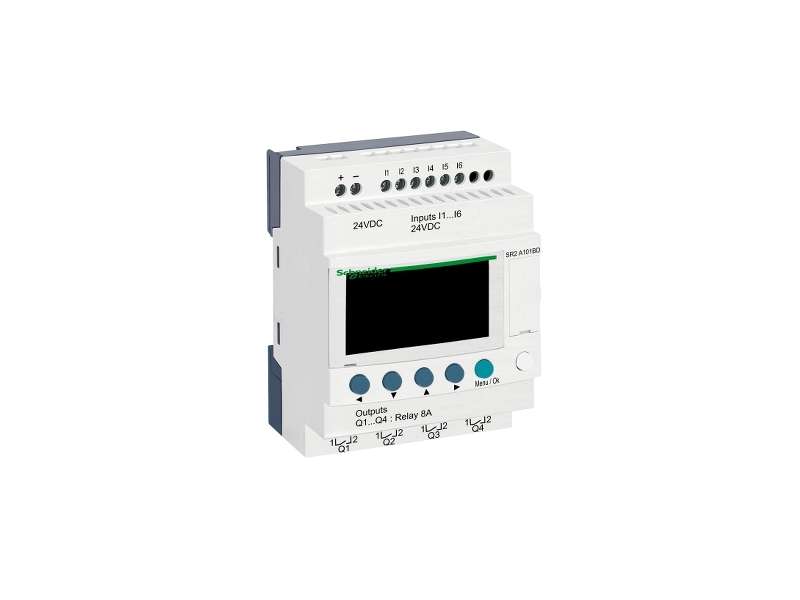

Schneider Electric Kompaktni progr. kontroler Zelio Logic - 10 I O - 24 V DC - bez časovn.-displej; SR2A101BD
kompaktni progr. kontroler Zelio Logic - 10 I O - 24 V DC - bez časovn.-displej...
Cena bez pdv-a: 19.131,00 |
Cena sa pdv-om: 22.957,20 |
kompaktni progr. kontroler Zelio Logic - 10 I O - 24 V DC - bez časovn.-displej
| Grupa proizvoda | Zelio Logic |
|---|---|
| Tip proizvoda ili komponente | Kompaktni programabilni relej |
| Lokalni displej | Sa |
|---|---|
| Broj linija za ladder | 0…240 sa ladder programiranje |
| Vreme ciklusa | 6…90 milisekundi |
| Vreme čuvanja | 10 godina pri 25 °C |
| Drift sata |
12 min/godina pri 0…55 °C 6 s/mesec pri 25 °C |
| Provera | Programska memorija pri svakom pokretanju |
| [us] nazivni napon | 24 V DC |
| Ograničenje napona napajanja | 19,2…30 V |
| Maksimalna struja napajanja | 100 mA (bez proširenja) |
| Snaga disipacije u w | 3 W bez proširenja |
| Zaštita od promene polariteta | Sa |
| Broj digitalnih ulaza | 6 u skladu sa EN/IEC 61131-2 tip 1 |
| Tip digitalnog ulaza | Rezistivni |
| Napon digitalnog ulaza | 24 V DC |
| Struja digitalnog ulaza | 4 mA |
| Frekvencija brojača | 1 kHz za digitalni ulaz |
| Naponsko stanje 1 garantovano |
>= 15 V za I1...IA i IH...IR kolo digitalnog ulaza >= 15 V za IB...IG kao kolo digitalnog ulaza |
| Naponsko stanje 0 garantovano |
<= 5 V za I1...IA i IH...IR kolo digitalnog ulaza <= 5 V za IB...IG kao kolo digitalnog ulaza |
| Garantovano stanje 1 |
>= 1.2 mA (IB...IG kao kolo digitalnog ulaza) >= 2.2 mA (I1...IA i IH...IR kolo digitalnog ulaza) |
| Garantovano stanje 0 |
<= 0.5 mA (IB...IG kao kolo digitalnog ulaza) <= 0.75 mA (I1...IA i IH...IR kolo digitalnog ulaza) |
| Kompatibilnost ulaza | 3-žični blizinski senzor PNP za digitalni ulaz |
| Broj analognih ulaza | 0 |
| Impedansa ulaza |
12 kOhm za IB...IG kao kolo digitalnog ulaza 12 kOhm za IB...IG kao kolo digitalnog ulaza 7.4 kΩ za I1...IA i IH...IR kolo digitalnog ulaza |
| Broj izlaza | 4 relej |
| Ograničenje napona izlaza |
24...250 V AC (relejni izlaz) 5...30 V DC (relejni izlaz) |
| Tip i sastav kontakta | NO za relejni izlaz |
| Termička struja izlaza | 8 A za sva 4 izlaza za relejni izlaz |
| Električna trajnost |
AC-12: 500000 ciklusa pri 230 V, 1,5 A za relejni izlaz u skladu sa EN/IEC 60947-5-1 AC-15: 500000 ciklusa pri 230 V, 0,9 A za relejni izlaz u skladu sa EN/IEC 60947-5-1 DC-12: 500000 ciklusa pri 24 V, 1,5 A za relejni izlaz u skladu sa EN/IEC 60947-5-1 DC-13: 500000 ciklusa pri 24 V, 0,6 A za relejni izlaz u skladu sa EN/IEC 60947-5-1 |
| Preklopna moć u ma | >= 10 mA pri 12 V (relejni izlaz) |
| Frekvencija operacija u hz |
0,1 Hz (pri Ie) za relejni izlaz 10 Hz (bez opterećenja) za relejni izlaz |
| Mehanička trajnost | 10000000 ciklusa za relejni izlaz |
| [uimp] nazivni podnosivi impulsni napon | 4 kV u skladu sa EN/IEC 60947-1 i EN/IEC 60664-1 |
| Sat | Bez |
| Vreme odziva |
10 ms (iz stanja 0 do stanja 1) za relejni izlaz 5 ms (iz stanja 1 do stanja 0) za relejni izlaz |
| Povezivanje - priključci |
Vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) polukruti Vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) jednožični Vijčani priključci, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom Vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) jednožični Vijčani priključci, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) fleksibilni sa kablovskim završetkom |
| Moment pritezanja | 0,5 N.m |
| Kategorija prenapona | III u skladu sa EN/IEC 60664-1 |
| Masa proizvoda | 0,25 kg |
| Otpornost na mikroprekide | 1 milisekundi |
|---|---|
| Sertifikacija proizvoda |
CSA UL C-Tick GL GOST |
| Standardi |
EN/IEC 61000-4-4 nivo 3 EN/IEC 60068-2-27 Ea EN/IEC 61000-4-3 EN/IEC 61000-4-11 EN/IEC 61000-4-12 EN/IEC 60068-2-6 Fc EN/IEC 61000-4-6 nivo 3 EN/IEC 61000-4-5 EN/IEC 61000-4-2 nivo 3 |
| Ip stepen zaštite |
IP20 u skladu sa IEC 60529 (priključni blok) IP40 u skladu sa IEC 60529 (prednji panel) |
| Karakteristike okruženja |
EMC direktiva u skladu sa EN/IEC 61000-6-2 EMC direktiva u skladu sa EN/IEC 61000-6-3 EMC direktiva u skladu sa EN/IEC 61000-6-4 EMC direktiva u skladu sa EN/IEC 61131-2 zone B Niskonaponska u skladu sa EN/IEC 61131-2 |
| Emisije vezane sa vodovima i zračenjem | Klasa B u skladu sa EN 55022-11 grupa 1 |
| Stepen zaprljanosti | 2 u skladu sa EN/IEC 61131-2 |
| Temperatura okoline za rad |
-20…40 °C u ormanu bez ventilacije u skladu sa IEC 60068-2-1 i IEC 60068-2-2 -20…55 °C u skladu sa IEC 60068-2-1 i IEC 60068-2-2 |
| Temperatura okoline za skladištenje | -40…70 °C |
| Nadmorska visina za rad | 2000 m |
| Maksimalna visina za transport | 3048 m |
| relativna vlažnost | 95 % bez kondenzacije ili kapljica vode |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7 cm |
| Package 1 Width | 10 cm |
| Package 1 Length | 9 cm |
| Package 1 Weight | 232 g |
| Unit Type of Package 2 | S03 |
| Number of Units in Package 2 | 30 |
| Package 2 Height | 30 cm |
| Package 2 Width | 30 cm |
| Package 2 Length | 40 cm |
| Package 2 Weight | 7,45 kg |
| Garancija | 18 months |
|---|
