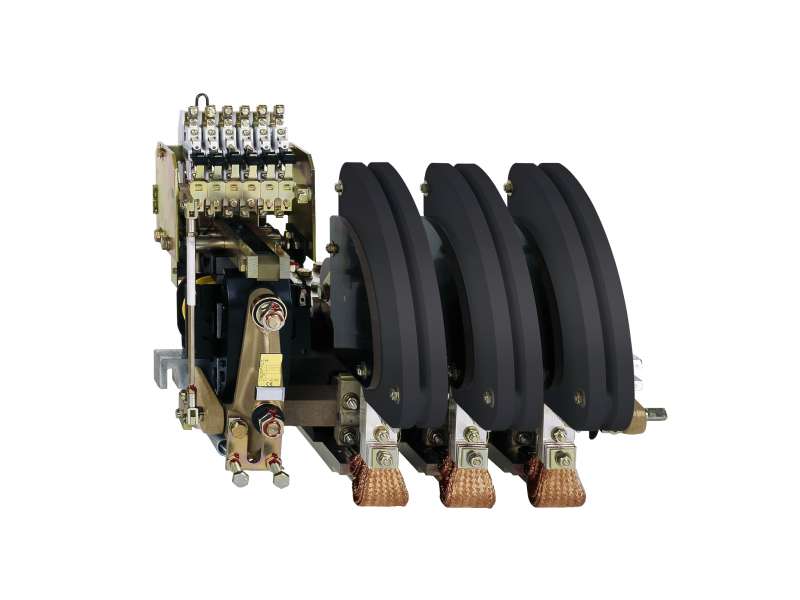

Schneider Electric Kontaktor na šipci - TeSys LC1-BM - 3P - AC-3 440V 1000 A - kalem 220V AC ; LC1BM33M22
Schneider kontaktor na šipci - TeSys LC1-BM - 3P - AC-3 440V 1000 A - kalem 220V AC...
Cena bez pdv-a: 1.708.800,22 |
Cena sa pdv-om: 2.050.560,27 |
Schneider kontaktor na šipci - TeSys LC1-BM - 3P - AC-3 440V 1000 A - kalem 220V AC
| Grupa proizvoda |
TeSys
|
|
|---|---|---|
| Ime proizvoda |
TeSys B
|
|
| Tip proizvoda ili komponente |
Kontaktor
|
|
| Kratko ime uređaja |
LC1BM
|
|
| Primena kontaktora |
Motor - grejanje -hlađenje
|
|
| Kategorija upotrebe |
AC-3
AC-1 |
|
| Tip upravljačkog kola |
AC
|
|
| Tip kalema |
Standardno
|
|
| Broj polova |
3P
|
|
| Raspored kontakata |
3 NO
|
|
| [ie] nazivna struja |
1250 A 40 °C) AC AC-1 za kolo napajanja
1000 A 55 °C) AC AC-3 za kolo napajanja |
|
| Snaga motora kw |
530 kW pri 1000 V AC 50/60 Hz (AC-3)
160 kW pri 400 V AC 50/60 Hz (AC-4) 280 kW pri 220...230 V AC 50/60 Hz (AC-3) 500 kW pri 380...400 V AC 50/60 Hz (AC-3) 530 kW pri 415 V AC 50/60 Hz (AC-3) 560 kW pri 440 V AC 50/60 Hz (AC-3) 600 kW pri 500 V AC 50/60 Hz (AC-3) 670 kW pri 660...690 V AC 50/60 Hz (AC-3) |
|
| Sastav pomoćnog kontakta |
2 NO + 2 NC
|
|
| Napon upravljačkog kola |
220 V AC 50...400 Hz
|
| Ograničenje napona upravljačkog kola |
Propad napona: 0.3...0.5 Uc pri 50...400 Hz
U radu: 0.85...1.1 Uc pri 50...400 Hz |
|
|---|---|---|
| [ui] nazivni napon izolacije |
1000 V - za kolo napajanja u skladu sa IEC 60158-1
1000 V - za kolo napajanja u skladu sa IEC 60947-4 1500 V - za kolo napajanja u skladu sa VDE 0110 grupa C |
|
| Način montiranja |
Fiksno
|
|
| Nosači za montažu |
Montaža šine sa otvorima
Držač nosača sabirnice |
|
| Moment pritezanja |
Kolo napajanja: 35 N.m - na sabirnice
|
|
| [ue] nazivni napon |
Kolo napajanja: <= 1000 V AC 50/60 Hz
|
|
| [ith] dozvoljena termička struja u vazduhu |
1250 A pri <40 °C za kolo napajanja
|
|
| Irms nazivna moć uključenja |
10000 A pri 1000 V AC za kolo napajanja u skladu sa IEC 60158-1
10000 A pri 1000 V AC za kolo napajanja u skladu sa IEC 60947-4 |
|
| Nazivna prekidna moć |
10000 A pri 440 V za kolo napajanja u skladu sa IEC 60158-1
10000 A pri 440 V za kolo napajanja u skladu sa IEC 60947-4 4000 A pri 1000 V za kolo napajanja u skladu sa IEC 60158-1 4000 A pri 1000 V za kolo napajanja u skladu sa IEC 60947-4 8000 A pri 660...690 V za kolo napajanja u skladu sa IEC 60158-1 8000 A pri 660...690 V za kolo napajanja u skladu sa IEC 60947-4 9000 A pri 500 V za kolo napajanja u skladu sa IEC 60158-1 9000 A pri 500 V za kolo napajanja u skladu sa IEC 60947-4 |
|
| Pripadajući osigurač |
1200 A aM pri <= 440 V za kolo napajanja
1200 A gI pri <= 440 V za kolo napajanja 1500 A gI pri <= 440 V za kolo napajanja |
|
| Prosečna impedansa |
0,18 mΩ - Ith 1250 A 50 Hz za kolo napajanja
|
|
| Snaga disipacije po polu |
180 W AC-3 - Ith 1250 A
280 W AC-1 - Ith 1250 A |
|
| Udarna snaga u va |
1300 VA
|
|
| Snaga držanja u va |
31 VA 50/60 Hz
|
|
| Vreme uključenja/isključenja |
100...150 ms zatvaranje
50...100 ms otvaranje |
|
| Mehanička trajnost |
1200000 ciklusa
|
|
| Maksimalni radni ciklus |
120 ciklusa/h pri <55 °C
|
|
| Visina |
490 mm
|
|
| Širina |
570 mm
|
|
| Dubina |
475 mm
|
|
| Masa proizvoda |
57 kg
|
| Standardi |
VDE 0660
BS 5424 IEC 60947-4 IEC 60158-1 NF C 63-110 |
|
|---|---|---|
| Sertifikacija proizvoda |
RINA
CSA BV |
|
| Zaštitni tretman |
TC
TH |
|
| Temperatura okoline za rad uređaja |
-5…55 °C
|
|
| Temperatura okoline za skladištenje |
-60…80 °C
|
|
| Nadmorska visina za rad uređaja |
3000 m bez smanjenja karakteristika
|
| Tip jedinice pakovanja 1 |
PCE
|
|
|---|---|---|
| Broj jedinica u pakovanju 1 |
1
|
|
| Pakovanje 1 težina |
54 kg
|
|
| Pakovanje 1 visina |
60 cm
|
|
| Pakovanje 1 širina |
68 cm
|
|
| Pakovanje 1 dužina |
54 cm
|
| EU RoHS direktiva |
Usaglašeno
EU RoHS deklaracija |
|
|---|---|---|
| Bez žive |
Da
|
|
| Informacije o RoHS izuzecima | ||
| RoHS regulativa za Kinu |
RoHS deklaracija za Kinu
Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
|
| WEEE |
Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
|
| Garancija |
18 months
|
|---|
-
TeSys B LC1BM33M22
