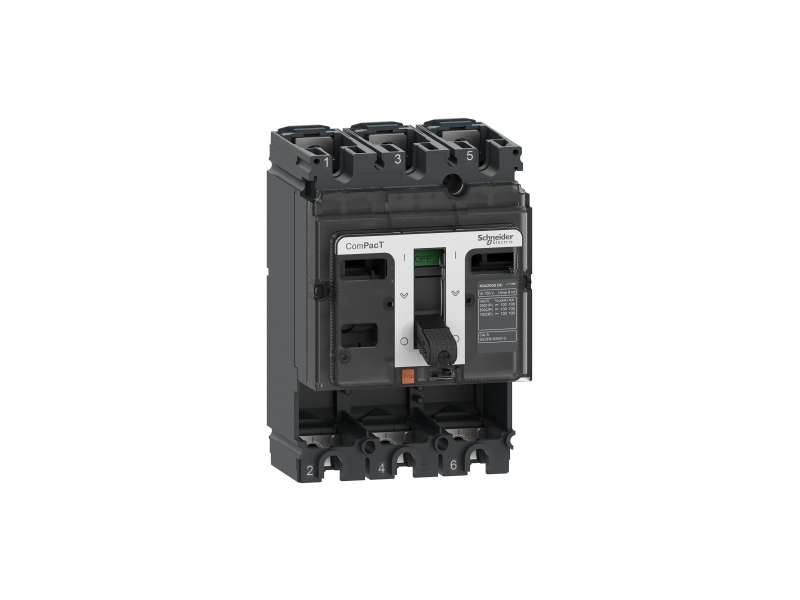

Schneider Electric Prekidač osnovni model, ComPacT NSX100S DC, 100 kA na 750 VDC, 100 A, bez zaštitne jedinice, 3P;C10S3D
prekidač osnovni model, ComPacT NSX100S DC, 100 kA na 750 VDC, 100 A, bez zaštitne jedinice, 3P...
Cena bez pdv-a: 17.523,00 |
Cena sa pdv-om: 21.027,60 |
prekidač osnovni model, ComPacT NSX100S DC, 100 kA na 750 VDC, 100 A, bez zaštitne jedinice, 3P
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Ime proizvoda | ComPacT NSX DC nova generacija |
| Kratko ime uređaja | NSX100S DC |
| Tip proizvoda ili komponente | Osnovni ram |
| Primena uređaja | Razvod električne energije |
| Broj polova | 3P |
| [in] nazivna struja | 100 A pri 40 °C |
| [ue] nazivni napon | 750 V DC u skladu sa IEC 60947-2 |
| Tip mreže | DC |
| Pogodno za izolaciju | Da u skladu sa EN/IEC 60947-2 |
| Kategorija upotrebe | Kategorija A |
| [Icu] rated ultimate short-circuit breaking capacity |
100 kA Icu pri 250 V DC 1P u skladu sa IEC 60947-2 100 kA Icu pri 24...125 V DC 1P u skladu sa IEC 60947-2 100 kA Icu pri 500 V DC 2P u skladu sa IEC 60947-2 100 kA Icu pri 750 V DC 3P u skladu sa IEC 60947-2 |
| Performance level | S 100 kA 750 V DC |
| Tip upravljanja | Ručica |
| Način montiranja | Fiksno |
| [ui] nazivni napon izolacije | 750 V DC u skladu sa IEC 60947-2 |
|---|---|
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity |
100 kA pri 250 V DC u skladu sa IEC 60947-2 (1P) 100 kA pri 24...125 V DC u skladu sa IEC 60947-2 (1P) 100 kA pri 500 V DC u skladu sa IEC 60947-2 (2P) 100 kA pri 750 V DC u skladu sa IEC 60947-2 (3P) |
| Maksimalno vreme prekidanja | 10 milisekundi |
| Mehanička trajnost | 10000 ciklusa u skladu sa IEC 60947-2 |
| Električna trajnost |
10000 ciklusa 250 V DC In/2 u skladu sa IEC 60947-2 10000 ciklusa 500 V DC In/2 u skladu sa IEC 60947-2 10000 ciklusa 750 V DC In/2 u skladu sa IEC 60947-2 5000 ciklusa 250 V DC In u skladu sa IEC 60947-2 5000 ciklusa 500 V DC In u skladu sa IEC 60947-2 5000 ciklusa 750 V DC In u skladu sa IEC 60947-2 |
| Nosači za montažu | Zadnja ploča |
| Gornji priključak | Prednja |
| Donji priključak | Prednji |
| Povezivanje | 35 mm |
| Tip zaštite | Bez zaštite |
| Width (W) | 105 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| Standardi | IEC 60947-2 |
|---|---|
| Sertifikacija proizvoda |
ASTA ASEFA KEMA LCIE |
| Stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Ip stepen zaštite | IP40 u skladu sa IEC 60529 |
| Ik stepen zaštite | IK07 u skladu sa EN 50102 |
| Temperatura okoline za rad uređaja | -25…70 °C |
| Temperatura okoline za skladištenje | -50…85 °C |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 1,51 kg |
| Pakovanje 1 visina | 14,4 cm |
| Pakovanje 1 širina | 11,4 cm |
| Pakovanje 1 dužina | 19,3 cm |
| Tip jedinice pakovanja 2 | S03 |
| Broj jedinica u pakovanju 2 | 7 |
| Pakovanje 2 težina | 10,944 kg |
| Pakovanje 2 visina | 30,0 cm |
| Pakovanje 2 širina | 30,0 cm |
| Pakovanje 2 visina | 40,0 |
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Ime proizvoda | ComPacT NSX DC nova generacija |
| Kratko ime uređaja | NSX100S DC |
| Tip proizvoda ili komponente | Osnovni ram |
| Primena uređaja | Razvod električne energije |
| Broj polova | 3P |
| [in] nazivna struja | 100 A pri 40 °C |
| [ue] nazivni napon | 750 V DC u skladu sa IEC 60947-2 |
| Tip mreže | DC |
| Pogodno za izolaciju | Da u skladu sa EN/IEC 60947-2 |
| Kategorija upotrebe | Kategorija A |
| [Icu] rated ultimate short-circuit breaking capacity |
100 kA Icu pri 250 V DC 1P u skladu sa IEC 60947-2 100 kA Icu pri 24...125 V DC 1P u skladu sa IEC 60947-2 100 kA Icu pri 500 V DC 2P u skladu sa IEC 60947-2 100 kA Icu pri 750 V DC 3P u skladu sa IEC 60947-2 |
| Performance level | S 100 kA 750 V DC |
| Tip upravljanja | Ručica |
| Način montiranja | Fiksno |
| [ui] nazivni napon izolacije | 750 V DC u skladu sa IEC 60947-2 |
|---|---|
| [uimp] nazivni podnosivi impulsni napon | 8 kV u skladu sa IEC 60947-2 |
| [Ics] rated service short-circuit breaking capacity |
100 kA pri 250 V DC u skladu sa IEC 60947-2 (1P) 100 kA pri 24...125 V DC u skladu sa IEC 60947-2 (1P) 100 kA pri 500 V DC u skladu sa IEC 60947-2 (2P) 100 kA pri 750 V DC u skladu sa IEC 60947-2 (3P) |
| Maksimalno vreme prekidanja | 10 milisekundi |
| Mehanička trajnost | 10000 ciklusa u skladu sa IEC 60947-2 |
| Električna trajnost |
10000 ciklusa 250 V DC In/2 u skladu sa IEC 60947-2 10000 ciklusa 500 V DC In/2 u skladu sa IEC 60947-2 10000 ciklusa 750 V DC In/2 u skladu sa IEC 60947-2 5000 ciklusa 250 V DC In u skladu sa IEC 60947-2 5000 ciklusa 500 V DC In u skladu sa IEC 60947-2 5000 ciklusa 750 V DC In u skladu sa IEC 60947-2 |
| Nosači za montažu | Zadnja ploča |
| Gornji priključak | Prednja |
| Donji priključak | Prednji |
| Povezivanje | 35 mm |
| Tip zaštite | Bez zaštite |
| Width (W) | 105 mm |
| Height (H) | 161 mm |
| Depth (D) | 86 mm |
| Standardi | IEC 60947-2 |
|---|---|
| Sertifikacija proizvoda |
ASTA ASEFA KEMA LCIE |
| Stepen zaprljanosti | 3 u skladu sa IEC 60664-1 |
| Ip stepen zaštite | IP40 u skladu sa IEC 60529 |
| Ik stepen zaštite | IK07 u skladu sa EN 50102 |
| Temperatura okoline za rad uređaja | -25…70 °C |
| Temperatura okoline za skladištenje | -50…85 °C |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 1,51 kg |
