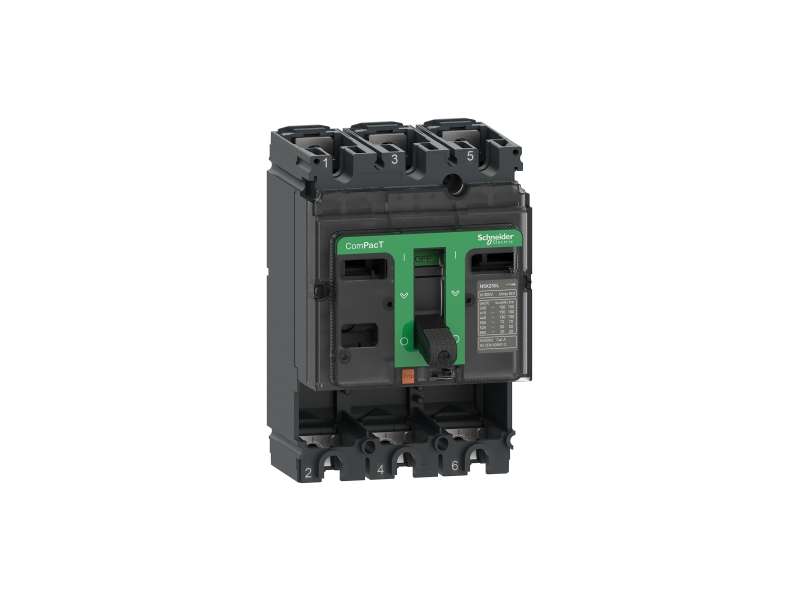

prekidač osnovni model, ComPacT NSX250F, 36 kA na 415 VAC 50/60 Hz, 250 A, bez zaštitne jedinice, 3P
Osnovne informacije
|
Grupa proizvoda |
ComPacT nove generacije |
|
Ime proizvoda |
Compact NSX nova generacija |
|
Kratko ime uređaja |
NSX250F |
|
Tip proizvoda ili komponente |
Osnovni ram |
|
Primena uređaja |
Razvod električne energije |
|
Broj polova |
3P |
|
[in] nazivna struja |
250 A pri 40 °C |
|
[ue] nazivni napon |
690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
|
Tip mreže |
AC |
|
Mrežna frekvencija |
50/60 Hz |
|
Pogodno za izolaciju |
Da u skladu sa EN/IEC 60947-2 |
|
Kategorija upotrebe |
Kategorija A |
|
[Icu] rated ultimate short-circuit breaking capacity |
85 kA pri 240 V AC 50/60 Hz u skladu sa UL 508
22 kA Icu pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
35 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
36 kA Icu pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
8 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
85 kA Icu pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
35 kA pri 480 V AC 50/60 Hz u skladu sa UL 508
30 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
15 kA pri 600 V AC 50/60 Hz u skladu sa UL 508 |
|
Performance level |
F 36 kA 415 V AC |
|
Tip upravljanja |
Ručica |
|
Način montiranja |
Fiksno |
Dopunske informacije
|
[ui] nazivni napon izolacije |
800 V AC 50/60 Hz u skladu sa IEC 60947-2 |
|
[uimp] nazivni podnosivi impulsni napon |
8 kV u skladu sa IEC 60947-2 |
|
[Ics] rated service short-circuit breaking capacity |
35 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
36 kA pri 380/415 V AC 50/60 Hz u skladu sa IEC 60947-2
85 kA pri 220/240 V AC 50/60 Hz u skladu sa IEC 60947-2
22 kA pri 525 V AC 50/60 Hz u skladu sa IEC 60947-2
30 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
8 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
|
Mehanička trajnost |
20000 ciklusa u skladu sa IEC 60947-2 |
|
Električna trajnost |
10000 ciklusa 440 V AC 50/60 Hz In u skladu sa IEC 60947-2
10000 ciklusa 690 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2
20000 ciklusa 440 V AC 50/60 Hz In/2 u skladu sa IEC 60947-2
5000 ciklusa 690 V AC 50/60 Hz In u skladu sa IEC 60947-2 |
|
Nosači za montažu |
Zadnja ploča |
|
Gornji priključak |
Prednja |
|
Donji priključak |
Prednji |
|
Povezivanje |
35 mm |
|
Tip zaštite |
Bez zaštite |
|
Width (W) |
105 mm |
|
Height (H) |
161 mm |
|
Depth (D) |
86 mm |
Okruženje
|
Standardi |
EN/IEC 60947-2
UL 508 |
|
Sertifikacija proizvoda |
CSA
UL |
|
Stepen zaprljanosti |
3 u skladu sa IEC 60664-1 |
|
Ip stepen zaštite |
IP40 u skladu sa IEC 60529 |
|
Ik stepen zaštite |
IK07 u skladu sa IEC 62262 |
|
Temperatura okoline za rad uređaja |
-25…70 °C |
|
Temperatura okoline za skladištenje |
-50…85 °C |
Pakovanje
|
Tip jedinice pakovanja 1 |
PCE |
|
Broj jedinica u pakovanju 1 |
1 |
|
Pakovanje 1 težina |
1,58 kg |
|
Pakovanje 1 visina |
14,0 cm |
|
Pakovanje 1 širina |
11,2 cm |
|
Pakovanje 1 dužina |
19,2 cm |
|
Tip jedinice pakovanja 2 |
P12 |
|
Broj jedinica u pakovanju 2 |
56 |
|
Pakovanje 2 težina |
107,0 kg |
|
Pakovanje 2 visina |
42,5 cm |
|
Pakovanje 2 širina |
80,0 cm |
|
Pakovanje 2 visina |
120,0 cm |
|
Tip jedinice pakovanja 3 |
S03 |
|
Broj jedinica u pakovanju 3 |
7 |
|
Pakovanje 3 težina |
11,434 kg |
|
Pakovanje 3 visina |
30,0 cm |
|
Pakovanje 3 širina |
30,0 cm |
|
Pakovanje 3 visina |
40,0 cm |
