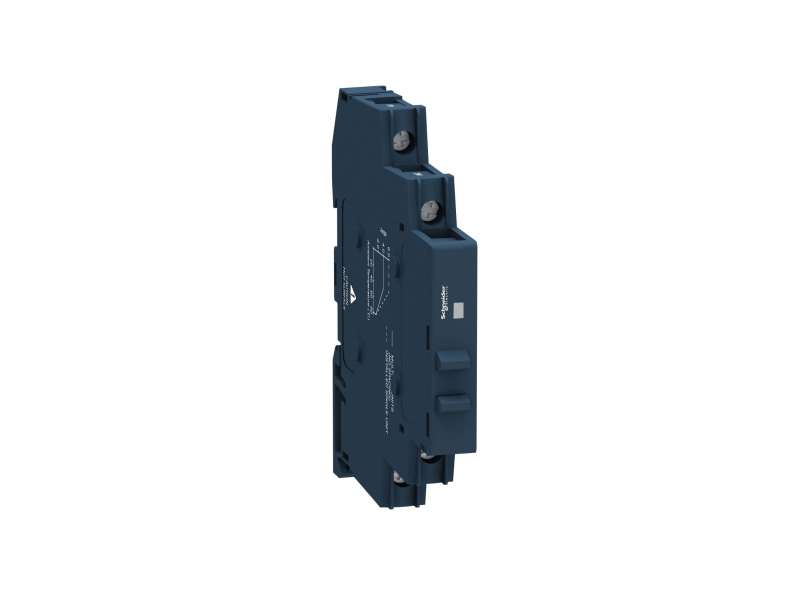

Schneider Electric Solid state relej - za DIN šinu - ulaz 200-265 V AC, izlaz 24-280 V AC ,6A ; SSM1A16P7
Schneider solid state relej - za DIN šinu - ulaz 200-265 V AC, izlaz 24-280 V AC ,6A...
Cena bez pdv-a: 4.424,00 |
Cena sa pdv-om: 5.308,80 |
Schneider solid state relej - za DIN šinu - ulaz 200-265 V AC, izlaz 24-280 V AC ,6A
| Grupa proizvoda |
Harmony Relay
|
|
|---|---|---|
| Tip proizvoda ili komponente |
Solid state relej
|
|
| Kratko ime uređaja |
SSM
|
|
| Broj kanala |
1
|
|
| Number of phases |
Monofazne
|
| Nosači za montažu |
Simetričnu DIN šinu
|
|
|---|---|---|
| [in] nazivna struja |
6 A
|
|
| Napon izlaza |
24...280 V AC
|
|
| Napon upravljačkog kola |
200...265 V AC
|
|
| contacts type and configuration |
1 NO
|
|
| Moment pritezanja |
0.5...0.8 N.m za ulaz
0.5...0.8 N.m za izlaz |
|
| Povezivanje - priključci |
Vijčani priključci: 1 x 0.3...1 x 1.5 mm², (AWG 22...AWG 16) za ulaz
Vijčani priključci: 1 x 0.3...1 x 2.5 mm², (AWG 22...AWG 14) za izlaz |
|
| maximum capacitance |
10 pF za ulaz/izlaz
|
|
| Otpornost izolacije |
1000 MΩ pri 500 V DC
|
|
| Lokalna signalizacija |
Status ulaza: LED (zelena)
|
|
| Minimalni napon preklapanja |
200 V AC uključenje
|
|
| Maksimalni napon preklapanja |
90 V AC isključenje
|
|
| input current |
2,5…3,5 mA
|
|
| Tip tranzistorskog izlaza |
Prekidanje napona u nuli
SCR izlaz |
|
| Struja opterećenja |
0,15…6 A
|
|
| transient overvoltage |
600 V
|
|
| Udarna struja |
285 A za 16.6 ms
300 A za 20 ms |
|
| Maksimalni pad napona |
<1,3 V uređaj u radu
|
|
| Snaga motora hp |
0,16 hp pri <40 °C 240 V AC
|
|
| Maksimalno i²t za izbor ultrabrzih osigurača |
410 A².s za 10 ms pri 50 Hz polovina ciklusa
375 A².s za 8.33 ms pri 60 Hz polovina ciklusa |
|
| Maksimalna struja curenja |
0,1 mA izlaz nije aktivan
|
|
| Du/dt |
500 V/µs izlaz nije aktivan pri maksimalnom naponu
|
|
| Vreme odziva |
0.5 ciklusa (uključenje)
30 ms (isključenje) |
|
| power factor |
0,5 (sa maksimalnim opterećenjem)
|
|
| Kategorija prenapona |
III
|
|
| Širina |
11 mm
|
|
| Visina |
90,3 mm
|
|
| Dubina |
83,7 mm
|
|
| Masa proizvoda |
0,05 kg
|
| Otpornost na plamen |
V0 u skladu sa UL 94
|
|
|---|---|---|
| Dielektrična snaga |
4 kV AC za ulaz/izlaz
4 kV AC za ulaz ili izlaz prema kućištu |
|
| Stepen zaprljanosti |
2
|
|
| Standardi |
IEC 61000
IEC 62314 IEC 60950-1 |
|
| Sertifikacija proizvoda |
UL
CSA REACH |
|
| Označavanje |
CE
|
|
| Ip stepen zaštite |
IP20
|
|
| Temperatura okoline za rad uređaja |
-30…80 °C
|
|
| Temperatura okoline za skladištenje |
-30…100 °C
|
| Pakovanje 1 težina |
0,076 kg
|
|
|---|---|---|
| Pakovanje 1 visina |
0,100 dm
|
|
| Pakovanje 1 širina |
0,900 dm
|
|
| Pakovanje 1 dužina |
0,950 dm
|
| EU RoHS direktiva |
Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
EU RoHS deklaracija |
|
|---|---|---|
| Bez žive |
Da
|
|
| Informacije o RoHS izuzecima | ||
| RoHS regulativa za Kinu | ||
| Izjava o zaštiti životne okoline | ||
| Profil cirkularnosti |
-
Zelio Relays SSM1A16P7
