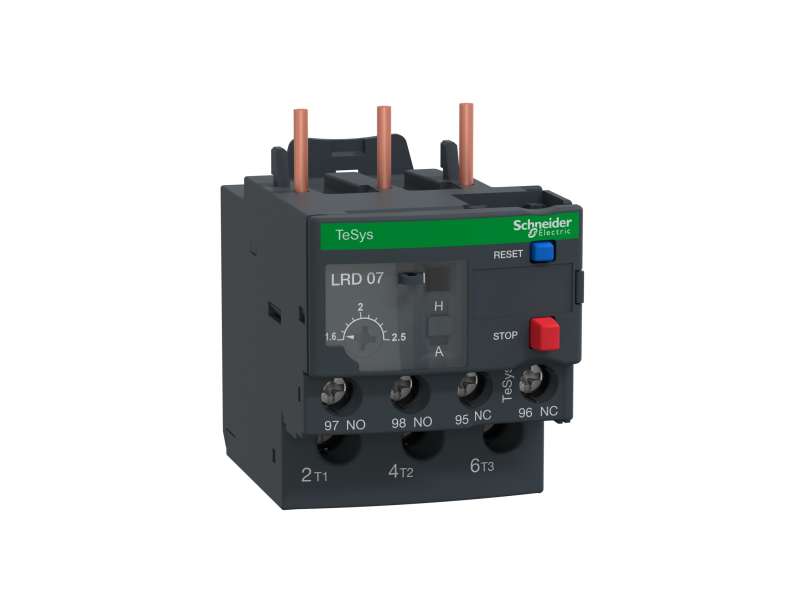

Schneider Electric TeSys LRD termički relej - 1.6...2.5 A - klasa 10A; LRD07

TeSys LRD termički relej - 1.6...2.5 A - klasa 10A...

Brand: Schneider Electric
Šifra: LRD07
Dostupnost: Proveriti dostupnost

Cena bez pdv-a: 6.676,00

Cena sa pdv-om: 8.011,20

Kolicina:

TeSys LRD termički relej - 1.6...2.5 A - klasa 10A

Osnovne informacije
Grupa proizvoda	TeSys TeSys Deca
Ime proizvoda	TeSys LRD TeSys Deca
Tip proizvoda ili komponente	Diferencijalni termički relej preopterećenja
Kratko ime uređaja	LRD
Upotreba releja	Zaštita motora
Kompatibilnost proizvoda	LC1D18 LC1D38 LC1D32 LC1D25 LC1D12 LC1D09
Tip mreže	DC AC
Klasa okidanja preopterecenja	Klasa 10A u skladu sa IEC 60947-4-1
Podešavanje termičkog preopterećenja	1,6…2,5 A
[ui] nazivni napon izolacije	Kolo napajanja: 600 V u skladu sa CSA Kolo napajanja: 600 V u skladu sa UL Kolo napajanja: 690 V u skladu sa IEC 60947-4-1

Dopunske informacije
Mrežna frekvencija	0...400 Hz
Držač za montažu	Ploča, sa posebnim priborom Šina, sa posebnim priborom Ispod kontaktora
Prag okidanja	1.14 +/- 0.06 Ir u skladu sa IEC 60947-4-1
Sastav pomoćnog kontakta	1 NO + 1 NC
[ith] dozvoljena termička struja u vazduhu	5 A za signalno kolo
Dopustiva struja	3 A pri 120 V AC-15 za signalno kolo 0,22 A pri 125 V DC-13 za signalno kolo
[ue] nazivni napon	690 V AC 0...400 Hz za kolo napajanja u skladu sa IEC 60947-4-1
Pripadajući osigurač	4 A gG za signalno kolo 4 A BS za signalno kolo
[uimp] nazivni podnosivi impulsni napon	6 kV
Osetljivost gubitka faze	Struja okidanja 130 % od Ir u dve faze, poslednja na 0
Način upravljanja	Crvena taster: zaustavljanje Plava taster: reset
Temperaturna kompenzacija	-20…60 °C
Povezivanje - priključci	Upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1…2,5 mm² fleksibilni bez kablovskog završetka Upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1…2,5 mm² fleksibilni sa Upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1…2,5 mm² jednožični bez kablovskog završetka Kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1,5…10 mm² fleksibilni bez kablovskog završetka Kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1…4 mm² fleksibilni sa Kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1…6 mm² jednožični bez kablovskog završetka
Moment pritezanja	Upravljačko kolo: 1,7 N.m - na vijčani priključni blokovi Kolo napajanja: 1,7 N.m - na vijčani priključni blokovi
Visina	66 mm
Širina	45 mm
Dubina	70 mm
Masa proizvoda	0,124 kg

Okruženje
klimatska izdržljivost	U skladu sa IACS E10
Ip stepen zaštite	IP20 u skladu sa IEC 60529
Temperatura okoline za rad	-20…60 °C bez promene karakteristika u skladu sa IEC 60947-4-1
Temperatura okoline za skladištenje	-60…70 °C
Otpornost na plamen	V1 u skladu sa UL 94
Mehanička robusnost	Vibracije: 6 Gn u skladu sa IEC 60068-2-6 Udara: 15 Gn za 11 ms u skladu sa IEC 60068-2-7
Dielektrična snaga	1,89 kV pri 50 Hz u skladu sa IEC 60947-1
Standardi	EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495
Sertifikacija proizvoda	IEC UL CSA CCC EAC BV RINA DNV-GL LROS (Lloyds register of shipping) ATEX INERIS UKCA

Pakovanje
Unit Type of Package 1	PCE
Number of Units in Package 1	1
Package 1 Height	8,800 cm
Package 1 Width	7,700 cm
Package 1 Length	4,900 cm
Package 1 Weight	138,000 g
Unit Type of Package 2	S02
Number of Units in Package 2	24
Package 2 Height	15,000 cm
Package 2 Width	30,000 cm
Package 2 Length	40,000 cm
Package 2 Weight	3,653 kg
Unit Type of Package 3	P06
Number of Units in Package 3	384
Package 3 Height	75,000 cm
Package 3 Width	60,000 cm
Package 3 Length	80,000 cm
Package 3 Weight	72,827 kg
