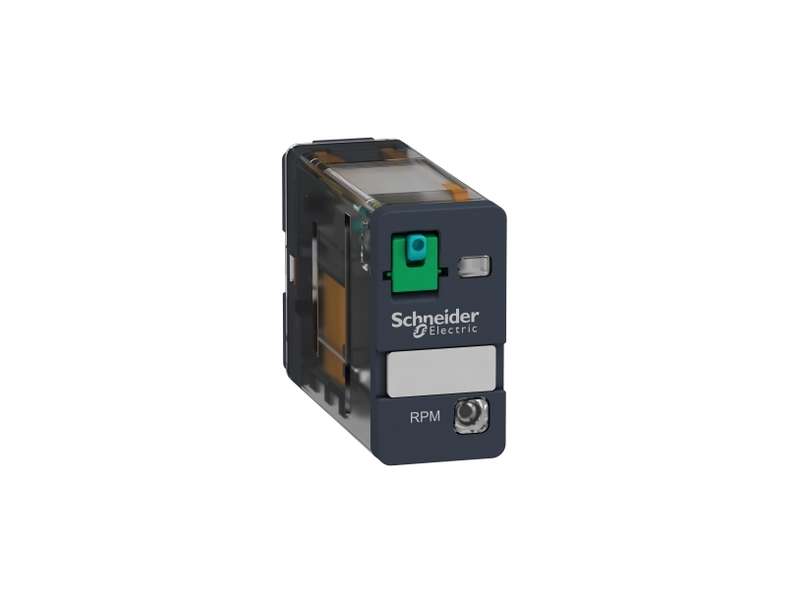

Schneider Electric Utični relej snage - Zelio RPM - 1 C/O - 24 V DC - 15 A - sa LED lampicom; RPM12BD

utični relej snage - Zelio RPM - 1 C/O - 24 V DC - 15 A - sa LED lampicom...

Brand: Schneider Electric
Šifra: RPM12BD
Dostupnost: Proveriti dostupnost

Cena bez pdv-a: 693,00

Cena sa pdv-om: 831,60

Kolicina:

Opis
Specifikacija

utični relej snage - Zelio RPM - 1 C/O - 24 V DC - 15 A - sa LED lampicom

Osnovne informacije
Grupa proizvoda	Harmony Electromechanical Relays
Ime serije	Relej snage
Tip proizvoda ili komponente	Utični relej
Kratko ime uređaja	RPM
Tip kontakata i sastav	1 C/O
Napon upravljačkog kola	24 V DC
[ithe] dozvoljena termička struja u ormanu	15 A pri -40…55 °C
Statusne led lampice	Sa
Tip upravljanja	Test taster čiji se položaj može zaključati (LTB)
Koeficijent upotrebe	20 %

Dopunske informacije
Oblik pina	Ravni
[ui] nazivni napon izolacije	250 V u skladu sa IEC 300 V u skladu sa CSA 300 V u skladu sa UL
[uimp] nazivni podnosivi impulsni napon	4 kV tokom 1.2/50 µs
Materijal kontakata	AgNi
[ie] nazivna radna struja	15 A pri 277 V (AC) u skladu sa UL 15 A pri 28 V (DC) u skladu sa UL 15 A pri 250 V (AC) NO u skladu sa IEC 15 A pri 28 V (DC) NO u skladu sa IEC 7,5 A pri 250 V (AC) NC u skladu sa IEC 7,5 A pri 28 V (DC) NC u skladu sa IEC
Maksimalni napon preklapanja	250 V u skladu sa IEC
Otporna struja opterećenja	15 A pri 250 V AC 15 A pri 28 V DC
Maksimalna moć preklapanja	3750 VA 420 W
Minimalna preklopna moć	170 mW pri 10 mA, 17 V
Broj operacija	<= 1200 ciklusa/h pod opterećenjem <= 18000 ciklusa/h bez opterećenja
Mehanička trajnost	10000000 ciklusa
Električna trajnost	100000 ciklusa za rezistivno opterećenje
Prosečna potrošnja namotaja	1,1 W
Prag napona propada	>= 0.1 Uc DC
Vreme rada	20 ms na nazivnom naponu
Vreme otpuštanja	20 milisekundi na nazivnom naponu
Prosečan otpor kalema	450 Ω pri 20 °C +/- 10 %
Nazivno ograničenje napona	19.2...26.4 V DC
Kategorija zaštite	RT I
Test nivoi	Nivo A
Radni položaj	Bilo koja pozicija
Stepen zaprljanosti	3
Sigurnosni podaci o pouzdanosti	B10d = 100000
Masa proizvoda	0,026 kg
Prezentacija uređaja	Kompletan proizvod

Okruženje
Dielektrična snaga	1500 V AC između kontakata sa mikrorazdvajanje izolacijom 2000 V AC između kalema i kontakta sa ojačana izolacijom
Standardi	EN/IEC 61810-1 UL 508 CSA C22.2 No 14
Sertifikacija proizvoda	CSA EAC UL
Temperatura okoline za skladištenje	-40…85 °C
Temperatura okoline za rad	-40…55 °C
Otpornost na vibracije	3 gn, amplituda = +/- 1 mm (f = 10…150 Hz)5 ciklusa u radu 5 gn, amplituda = +/- 1 mm (f = 10…150 Hz)5 ciklusa kada uređaj nije u radu
Stepen zaštite (samo za stanovanje)	IP40 u skladu sa EN/IEC 60529
Otpornost na udare	15 gn za u radu 30 gn za kada uređaj nije u radu

Pakovanje
Tip jedinice pakovanja 1	PCE
Broj jedinica u pakovanju 1	1
Pakovanje 1 težina	0,025 kg
Pakovanje 1 visina	1,39 cm
Pakovanje 1 širina	2,72 cm
Pakovanje 1 dužina	4,69 cm
Tip jedinice pakovanja 2	BB1
Broj jedinica u pakovanju 2	10
Pakovanje 2 težina	0,281 kg
Pakovanje 2 visina	2,8 cm
Pakovanje 2 širina	9,1 cm
Pakovanje 2 visina	11,5 cm
Tip jedinice pakovanja 3	S02
Broj jedinica u pakovanju 3	360
Pakovanje 3 težina	10,4 kg
Pakovanje 3 visina	15,0 cm
Pakovanje 3 širina	30,0 cm
Pakovanje 3 visina	40,0 cm

Ugovorna garancija
Garancija	18 months
