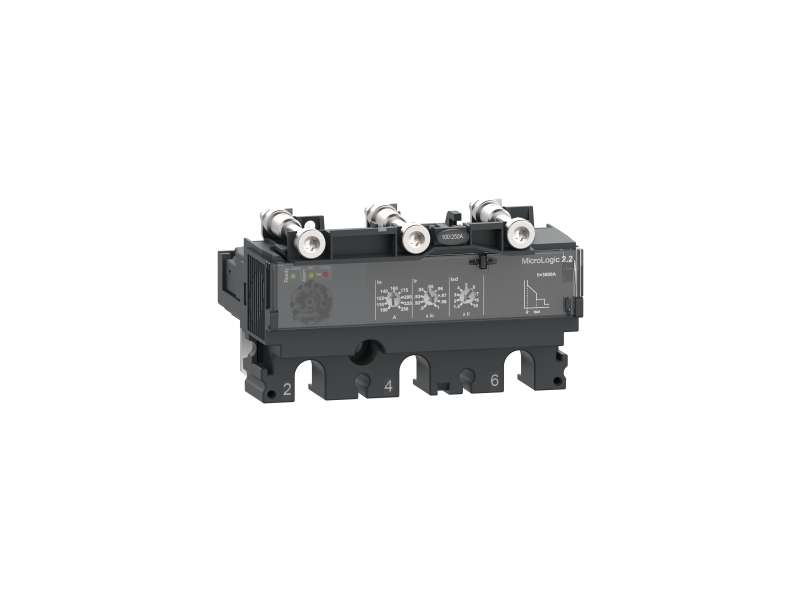

Schneider Electric Zaštitna jedinica MicroLogic 2.2 G za ComPacT NSX 100/160/250 prekidače, elektronska, struja 40 A, 3P 3d;C1032G040
zaštitna jedinica MicroLogic 2.2 G za ComPacT NSX 100/160/250 prekidače, elektronska, struja 40 A, 3P 3d...
Cena bez pdv-a: 19.225,00 |
Cena sa pdv-om: 23.070,00 |
zaštitna jedinica MicroLogic 2.2 G za ComPacT NSX 100/160/250 prekidače, elektronska, struja 40 A, 3P 3d
| Grupa proizvoda | ComPacT nove generacije |
|---|---|
| Grupa proizvoda | ComPacT NSX100...250 nova generacija |
| Tip proizvoda ili komponente | Zaštitna jedinica |
| Ime zaštitne jedinice | Micrologic 2.2 G |
| Tehnologija zaštitne jedinice | Elektronska |
| Kompatibilnost grupe proizvoda |
ComPacT nova generacija NSX100 ComPacT nova generacija NSX160 ComPacT nova generacija NSX250 |
| Primena uređaja | Generator |
| Broj polova | 3P |
| Opis zaštićenih polova | 3d |
| Funkcija zaštitne jedinice | LSoI |
| Tip zaštite |
L : for zaštita od preopterećenja (dugotrajno) So : for kratkotrajna zaštita od kratkog spoja sa fiksnim kašnjenjem I : for trenutna zaštita od kratkog spoja |
| Trip unit rating | 40 A pri 40 °C |
| [ue] nazivni napon | 690 V AC 50/60 Hz |
| Tip mreže | AC |
| Mrežna frekvencija | 50/60 Hz |
| Circuit breaker mounting mode | Fiksno |
| Long-time pick-up adjustment type Ir (thermal protection) | Podesivo 9 podešavanja |
|---|---|
| [Ir] long-time protection pick-up adjustment range | 18...40 A |
| Long-time protection delay adjustment type tr | Fiksno |
| [tr] long-time protection delay adjustment range |
15 sekundi pri 1.5 x Ir 0,35 sekundi pri 7.2 x Ir 0,5 sekundi pri 6 x Ir |
| Termička memorija | 20 minuta pre i nakon okidanja |
| Short-time protection pick-up adjustment type Isd | Podesivo |
| [Isd] Short-time protection pick-up adjustment range | 1.5...9 x Ir |
| Short-time protection delay adjustment type tsd | Fiksno |
| Instantaneous protection pick-up adjustment type Ii | Fiksno |
| [Ii] instantaneous protection pick-up adjustment range | 600 A |
| Diferencijalna zaštita | Bez |
| Zona selektivne blokade zsi | Bez |
| Lokalna signalizacija |
Zauređaj spreman za rad: treperi LED (zelena) Zapreopterećenje: LED 105 % Ir (crvena) Zapreopterećenje: LED 90 % Ir (narandžasta) |
| Standardi | EN/IEC 60947-2 |
|---|---|
| Klasa zaštite od električnog udara | Klasa II |
| Stepen zaprljanosti | 3 u skladu sa IEC 60947-1 |
| Ip stepen zaštite | IP40 u skladu sa IEC 60529 |
| Temperatura okoline za rad uređaja | -25…70 °C |
| Temperatura okoline za skladištenje | -50…85 °C |
| Tip jedinice pakovanja 1 | PCE |
|---|---|
| Broj jedinica u pakovanju 1 | 1 |
| Pakovanje 1 težina | 555,45 g |
| Pakovanje 1 visina | 12,0 cm |
| Pakovanje 1 širina | 14,5 cm |
| Pakovanje 1 dužina | 21,0 cm |
